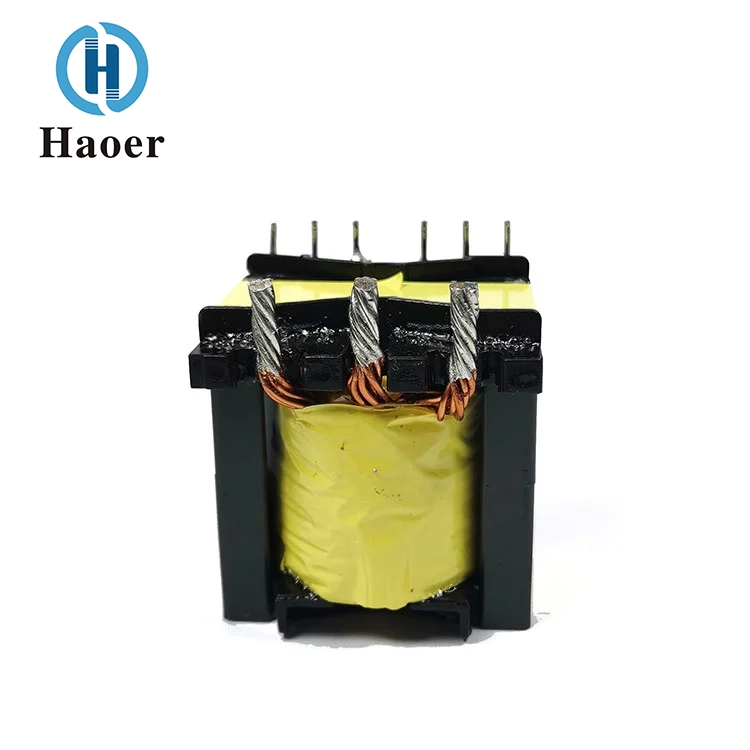

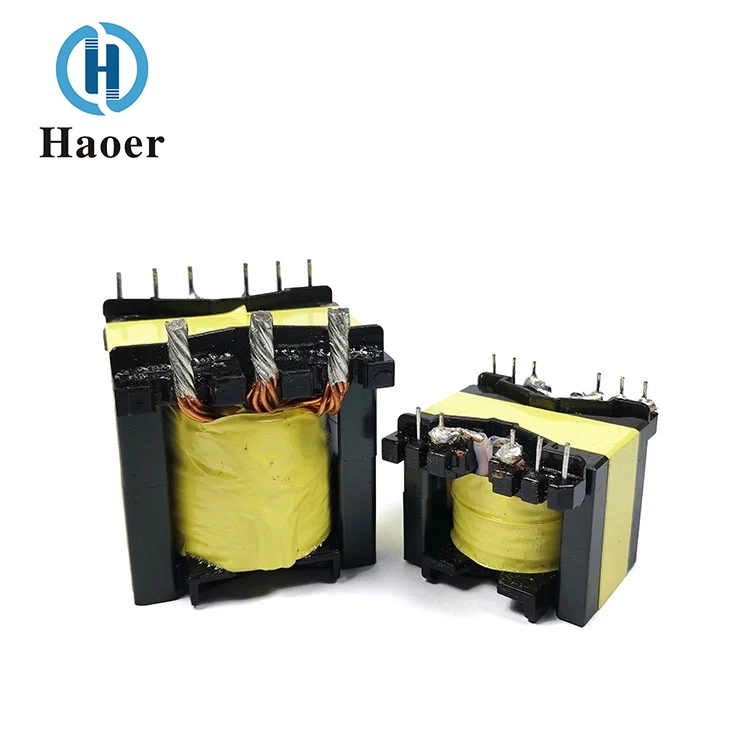

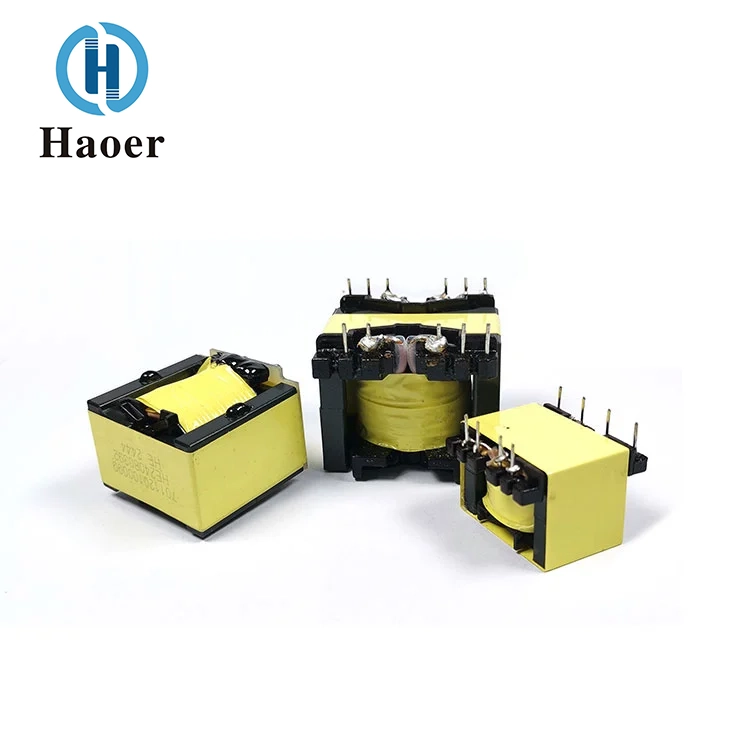

Transformator Frekuensi Tinggi Catu Daya Inverter PQ China yang dipasok oleh pabrikan Haoer mendukung rentang frekuensi yang luas dari 20kHz hingga 500kHz. Daya keluaran dapat dikonfigurasi secara fleksibel dalam kisaran 15W hingga 1000W, dan memiliki kemampuan beradaptasi yang kuat. Kisaran suhu pengoperasiannya adalah -40℃ hingga +125℃, yang cocok untuk lingkungan bersuhu tinggi dan rendah yang keras; suhu penyimpanan -25℃ hingga 85℃, dan dapat disimpan dalam waktu lama pada kisaran kelembapan relatif 30% hingga 95%, menunjukkan stabilitas lingkungan yang baik.
Fitur: Kinerja pelindung magnetik yang sangat baik, struktur kompak, daya tinggi, efisiensi tinggi, kebocoran magnetik rendah, kemampuan anti-interferensi yang kuat, dll.

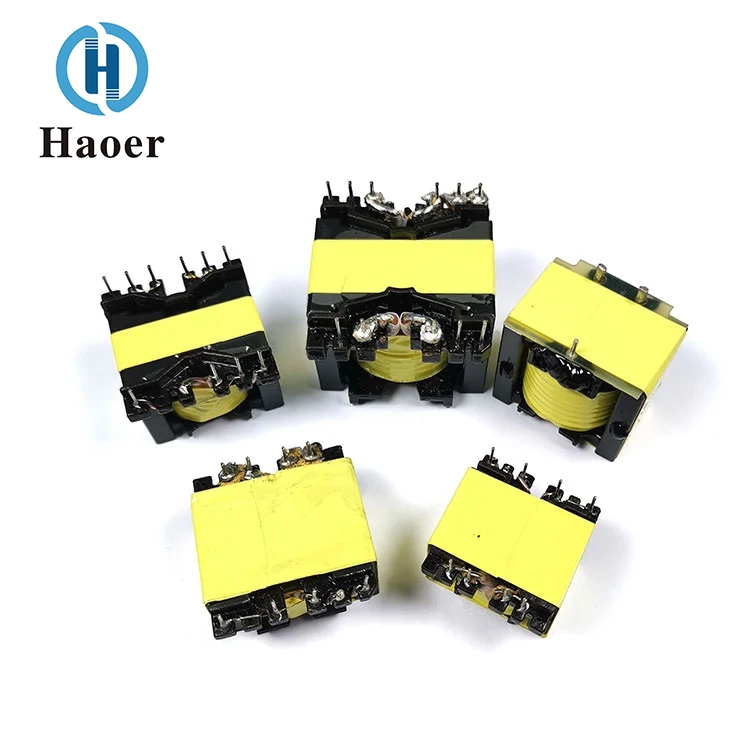

PQ2016/ PQ2020/ PQ2620/PQ2625 /PQ3225 /PG3230 /PQ3535 /PQ4040 /PQ5050
| 1. Frekuensi pengoperasian: | 20 kHz - 500 kHz |
| 2. Daya keluaran: | 15 hingga 1000 W |
| 3. Suhu pengoperasian: | -40°C hingga +125°C |
| 4. Suhu penyimpanan: | -25°C hingga +85°C |
| 5. Kelembaban penyimpanan: | 30% - 95% |
PQ Inverter Power Supply High-Frequency Transformer adalah komponen magnetik yang dirancang khusus untuk rangkaian konversi daya frekuensi tinggi (dengan frekuensi kerja di atas 20kHz). Ini menggunakan medan magnet bolak-balik frekuensi tinggi untuk mencapai transformasi tegangan, transmisi energi, dan isolasi sirkuit. Ini adalah komponen inti dalam perangkat elektronik daya modern seperti switching pasokan listrik, inverter, dan konverter energi baru.
Dibandingkan dengan trafo frekuensi daya tradisional, trafo frekuensi tinggi memiliki fitur dan keunggulan penting berikut:
Efisiensi tinggi dan ukuran kecil: Menurut prinsip induksi elektromagnetik, semakin tinggi frekuensi kerja, semakin kecil luas penampang inti magnet dan jumlah putaran kumparan yang diperlukan untuk mentransfer daya yang sama. Oleh karena itu, dalam kondisi daya yang sama, volume dan berat transformator frekuensi tinggi dapat lebih dari satu kali lipat lebih kecil dibandingkan transformator frekuensi daya, sehingga mencapai miniaturisasi dan bobot peralatan catu daya yang lebih ringan.
Performa luar biasa: Desain frekuensi tinggi secara efektif mengurangi hilangnya histeresis bahan magnetik dan hilangnya kumparan arus eddy. Dikombinasikan dengan bahan inti magnetik dengan kerugian rendah (seperti ferit, amorf, dan nanokristalin) dan kabel multi-untai yang dipilin seperti kabel Litz, efisiensi konversi energi secara keseluruhan sangat tinggi.
Kisaran suhu pengoperasian yang luas: Desain Transformator Frekuensi Tinggi Catu Daya Inverter PQ mampu beradaptasi dengan lingkungan yang keras. Misalnya, ia dapat beroperasi dalam kisaran suhu -40℃ hingga +125℃, memastikan pengoperasian yang stabil di bawah suhu yang sangat tinggi dan rendah.
Kompatibilitas aplikasi yang luas: Rentang frekuensi pengoperasiannya sangat luas (misalnya, dari 20kHz hingga 500kHz), dan daya keluaran mencakup dari 15W hingga 1000W dan bahkan lebih tinggi, memungkinkan kepuasan fleksibel terhadap persyaratan topologi yang berbeda (seperti maju, mundur, resonansi LLC) dan tingkat daya.
Konverter DC-DC, catu daya penggerak LED, catu daya inverter, catu daya UPS
| BAGIAN NO. | PIN TERMINAL | Dimensi dalam mm (inci) | ||||||
| A | B | C±0,5 | D±0,5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Guangdong Haoer Electronics Co, Ltd didirikan pada tahun 2008. Kami adalah produsen profesional yang mengkhususkan diri dalam transformator frekuensi tinggi, perangkat penyaringan, induktor, dan komponen magnetik lainnya. Produk kami banyak digunakan dalam penerangan, peralatan rumah tangga, fotovoltaik, sistem UPS, elektronik otomotif, peralatan komunikasi jaringan, periferal komputer, dan berbagai catu daya switching.

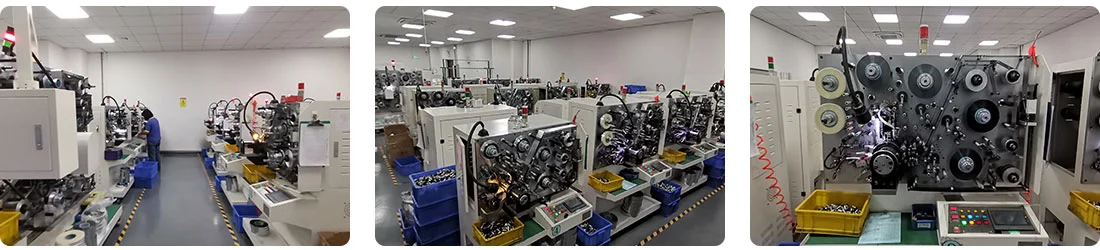

Setelah bertahun-tahun berkembang, perusahaan telah sepenuhnya memperkenalkan peralatan produksi otomatis dan berbagai instrumen pengujian presisi tinggi. Dengan beberapa basis produksi di Foshan, Guangdong, dan tenaga kerja lebih dari 1.000 karyawan, kapasitas produksi tahunan kami untuk transformator, filter, dan induktor melebihi 100 juta unit.
Didukung oleh tim yang berpengalaman dan dinamis, perusahaan telah memperoleh sertifikasi sistem keselamatan dan mutu CQC, UL, ISO 9000, dan TS 16949. Mengikuti prinsip-prinsip inovasi teknologi, mengutamakan kualitas, supremasi layanan, dan kerja sama yang saling menguntungkan, Haoer berkomitmen untuk tumbuh lebih kuat dan mengupayakan yang terbaik.
Kami menawarkan layanan pelanggan 7×24 jam yang tanggap cepat dan dukungan teknis seumur hidup. Kami memelihara file produk untuk pelacakan lengkap, melakukan tindak lanjut proaktif secara rutin, dan memiliki tim ahli untuk memberikan bantuan teknis berkelanjutan kepada Anda. Kami berkomitmen terhadap jaminan transparan dan jaminan pasokan jangka panjang, dan berdedikasi untuk membangun kemitraan jangka panjang dan saling menguntungkan dengan Anda melalui layanan yang dapat diandalkan.
