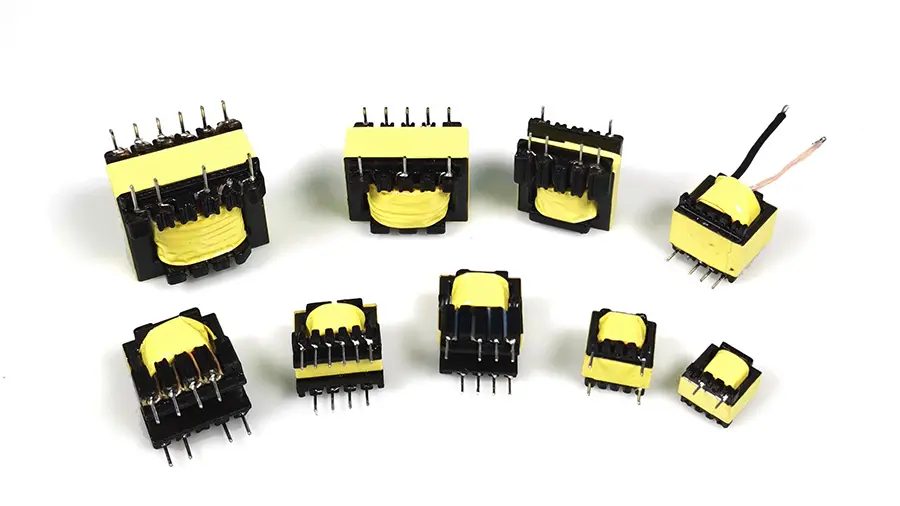

Transformator frekuensi tinggiadalah komponen yang mengubah tegangan bolak-balik, arus dan impedansi karakteristik. Ketika arus bolak-balik mengalir melalui kumparan primer, fluks magnet bolak-balik dihasilkan di inti besi (atau inti magnet), sehingga menginduksi tegangan (atau arus) kerja pada kumparan sekunder.
Transformator frekuensi tinggi terdiri dari inti transformator (atau inti magnet) dan kumparan elektromagnetik. Kumparan elektromagnetik memiliki dua atau lebih belitan. Belitan yang dimasukkan ke dalam kumparan disebut belitan primer, dan belitan lainnya disebut belitan sekunder. Inti magnet trafo meliputi inti magnet silinder, inti magnet tipe RM, inti magnet tipe E, inti magnet tipe EC, ETD dan EER, inti magnet tipe EP, inti magnet berbentuk cincin, inti magnet tipe PQ, dll. Apa dampak inti magnet ini terhadap pengoperasian trafo? Berikut ini dapat memberikan analisa secara detail.
Rangka dan belitan pada dasarnya dienkapsulasi oleh inti magnet, menghasilkan efek perlindungan aktual yang sangat baik terhadap EMI; spesifikasi inti magnetik tipe kaleng semuanya mematuhi standar IEC, dan memiliki kemampuan pertukaran yang baik selama produksi; dapat menyediakan tipe bingkai sederhana (tanpa penyisipan pin) dan jenis bingkai pemasangan papan PCB (dengan penyisipan pin); karena desain bentuk kaleng, harganya lebih mahal dibandingkan inti magnetik dengan spesifikasi yang sama dari jenis lainnya; karena bentuknya tidak kondusif untuk pembuangan panas pipa panas, sehingga tidak cocok untuk digunakan pada transformator daya dan induktor dengan daya tinggi.
Dibandingkan dengan tipe silinder, kedua sisi simetris dari tipe silinder telah dihilangkan. Desain ini lebih bermanfaat untuk pendinginan pipa panas dan untuk menemukan kabel berukuran besar; dibandingkan dengan tipe silinder, ini menghemat sekitar 40% ruang pemasangan; bingkai dapat berbentuk jarum atau tipe sisipan pin; dapat dipasang dengan sepasang klip besi; inti magnetik tipe RM dapat dibuat menjadi bentuk datar (cocok untuk trafo planar arus atau langsung merakit inti magnetik ke rangkaian catu daya papan sirkuit yang telah dirancang dengan belitan); Meskipun efek pelindungnya tidak sebaik tipe silinder, namun tetap berguna.
Inti magnet jenis ini memiliki struktur yang mirip dengan tipe E dan tipe kaleng. Seperti inti magnet tipe-E, inti ini menyediakan ruang yang cukup untuk memuat konduktor berpenampang besar (cocok untuk tren arus rendah tegangan tinggi saat ini dalam mengganti catu daya); bentuk inti magnet ini juga memiliki pembuangan panas yang baik melalui pipa panas; karena kolom tengah berbentuk silinder, dibandingkan dengan kolom persegi panjang dengan penampang yang sama, panjang belitan putaran tunggal berkurang sebesar 11%, yang menghasilkan pengurangan kehilangan tembaga sebesar 11%, dan juga memungkinkan inti magnet memberikan daya yang lebih tinggi; Selain itu, kolom tengah yang berbentuk silinder juga mencegah bahaya keselamatan rusaknya insulasi kabel belitan selama penggulungan akibat sudut tajam kolom tengah berbentuk persegi panjang.

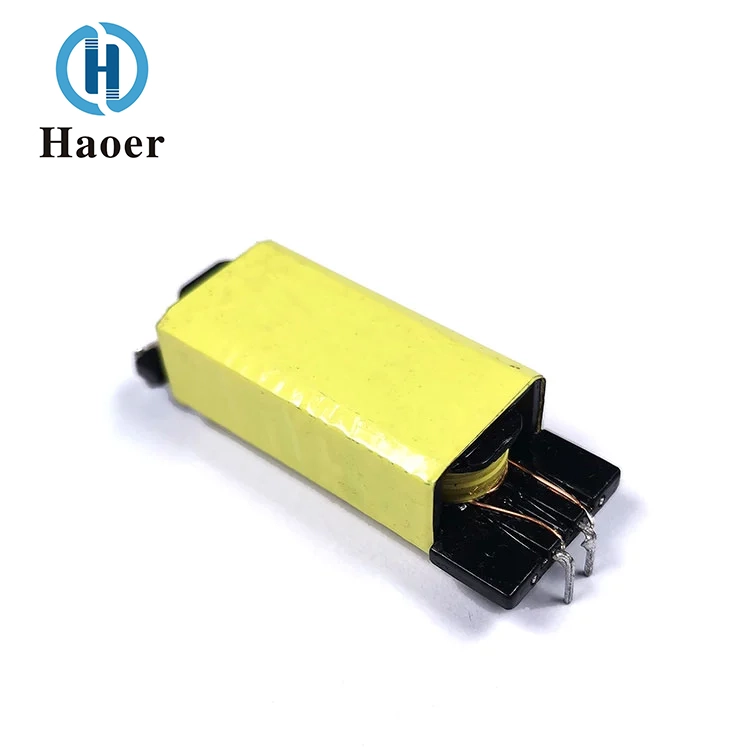

Biaya inti magnet tipe E jauh lebih rendah. Proses penggulungan dan perakitan sangat sederhana. Inti magnet jenis ini saat ini paling banyak digunakan bentuknya. Namun kekurangannya adalah tidak dapat memberikan perlindungan sendiri. Inti magnetik tipe-E dapat dipasang di berbagai arah dan dapat digunakan secara seri untuk mencapai daya keluaran yang lebih besar. Inti magnet ini dapat dibuat dalam bentuk datar (yang merupakan bentuk inti magnet yang sangat populer untuk trafo planar saat ini); mereka juga dapat menyediakan bingkai tanpa pin dan tipe pin; karena pendinginan pipa panasnya yang sangat baik dan kemampuannya untuk digunakan secara seri, sebagian besar induktor dan transformator berdaya tinggi menggunakan inti magnet jenis ini.

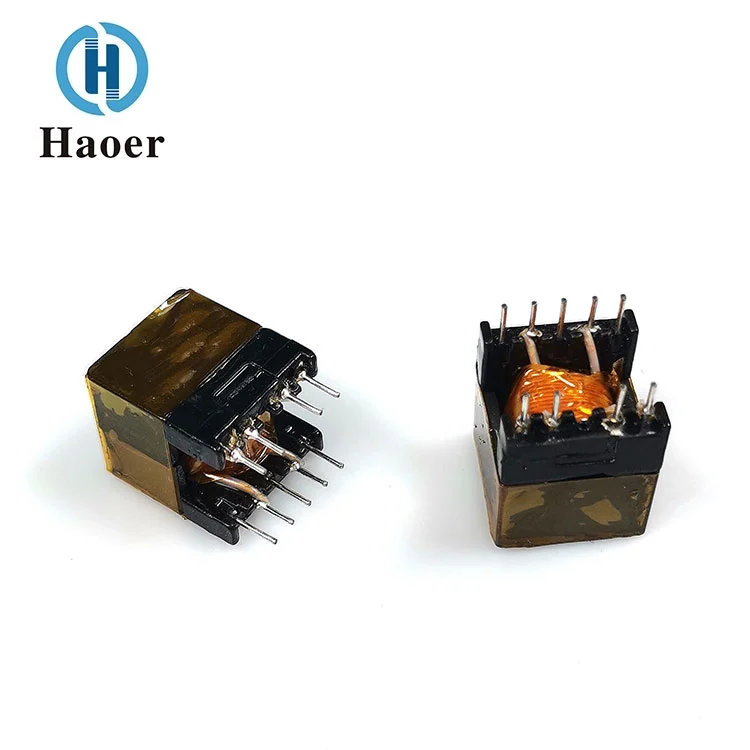

Kolom tengah berbentuk cincin inti magnet tipe EP memiliki struktur tiga dimensi. Selain ujung ekor yang menyentuh papan PCB, belitannya tertutup seluruhnya, sehingga menghasilkan pelindung yang sangat baik. Bentuk unik ini meminimalkan pengaruh celah udara yang dihasilkan di permukaan selama perakitan dua inti magnet, dan memberikan volume yang lebih besar serta rasio pemanfaatan ruang keseluruhan yang lebih tinggi.
Bagi pabrikan, inti magnet berbentuk cincin adalah yang paling ekonomis. Di antara berbagai inti magnet yang dibandingkan keduanya, ia memiliki biaya terendah; karena penerapan rangka, biaya tambahan dan perakitan adalah nol; bila perlu, dapat dililitkan menggunakan mesin penggulung; perisainya sangat bagus.
Inti magnetik tipe PQ dirancang khusus untuk induktor dan transformator yang digunakan dalam mengganti catu daya. Desain bentuk PQ meningkatkan rasio antara volume, luas inti magnet dan total luas belitan; desain seperti itu memungkinkan untuk memberikan induktansi terbesar dan area belitan maksimum dengan inti magnet terkecil; desain ini memungkinkan daya keluaran maksimum dicapai dengan volume transformator dan berat bersih terkecil, sekaligus menempati ruang pemasangan PCB paling sedikit; itu dapat diperbaiki di tempatnya menggunakan sepasang klem besi; desain yang masuk akal ini juga membuat penampang jalur magnet inti magnet lebih seragam, sehingga jenis struktur inti magnet ini juga mengurangi jumlah titik api yang berfungsi dibandingkan dengan inti magnet lainnya dalam keseluruhan desain.
