Transformator frekuensi tinggi, sebagai "jantung" dari catu daya switching, melakukan tiga tugas penting: transmisi energi, konversi tegangan, dan isolasi listrik. Kinerjanya secara langsung mempengaruhi efisiensi, ukuran, dan tingkat EMI catu daya. Artikel ini, berdasarkan skenario penerapan, akan menganalisis teknik pemilihan inti.
Peran inti transformator frekuensi tinggi dalam mengalihkan pasokan listrik
Pusat transfer energi: Melalui kopling inti magnet dan belitan, energi pulsa DC disalurkan secara efisien ke sekunder. Dibandingkan dengan transformator frekuensi daya, desain frekuensi tinggi dapat mengurangi volume hingga 70%
Penghalang isolasi listrik: Lapisan insulasi antara belitan primer dan sekunder dirancang untuk memenuhi standar keselamatan dan untuk memblokir interferensi mode umum. Persyaratan tegangan isolasi umum biasanya 1,5kV - 4kV.
Pengontrol konversi tegangan: Mencapai pengurangan/peningkatan tegangan secara presisi dengan menyesuaikan rasio putaran. Misalnya, dalam topologi flyback, kesalahan rasio putaran melebihi 5% dapat menyebabkan fluktuasi tegangan keluaran.
Analisis Skenario Aplikasi Khas
Kasus 1: Adaptor AC/DC
Topologi: Kebanyakan menggunakan desain flyback
Persyaratan Transformator:
Tipe Inti: Ferit dengan kerugian rendah
Struktur Berliku: Gulungan kawat berinsulasi rangkap tiga
Parameter Utama: Induktansi Kebocoran <5% Induktansi Eksitasi
Kasus 2: Catu Daya Penggerak LED
Tantangan Inti: Kepadatan Daya Tinggi dan Keseimbangan Pembuangan Panas
Solusi Optimasi:
Gunakan trafo planar untuk mengurangi ketinggian
Gunakan gulungan tersegmentasi untuk meminimalkan efek kulit
Kombinasikan dengan jembatan penyearah untuk meningkatkan efisiensi konversi
Tiga aturan emas untuk pemilihan komponen
Pemilihan bahan inti magnet
Besi oksida: Cocok untuk skenario di bawah 100kHz
Inti bubuk magnetik logam: Cocok untuk aplikasi frekuensi tinggi dan arus tinggi
Nanokristalin: Solusi frekuensi tinggi dan kerugian rendah yang ekstrim
Pencocokan parameter kunci
Kepadatan fluks saturasi: Margin 20% harus disediakan
Tingkat pemanfaatan jendela: Disarankan untuk mengontrol dalam 40% -60%
Batas kenaikan suhu: Kenaikan suhu pada beban penuh harus ≤ 40℃
Tip menghindari lubang pemilihan: Mengabaikan kehilangan arus eddy dapat menyebabkan panas berlebih lokal pada inti magnet, yang menyebabkan kegagalan saturasi magnet.

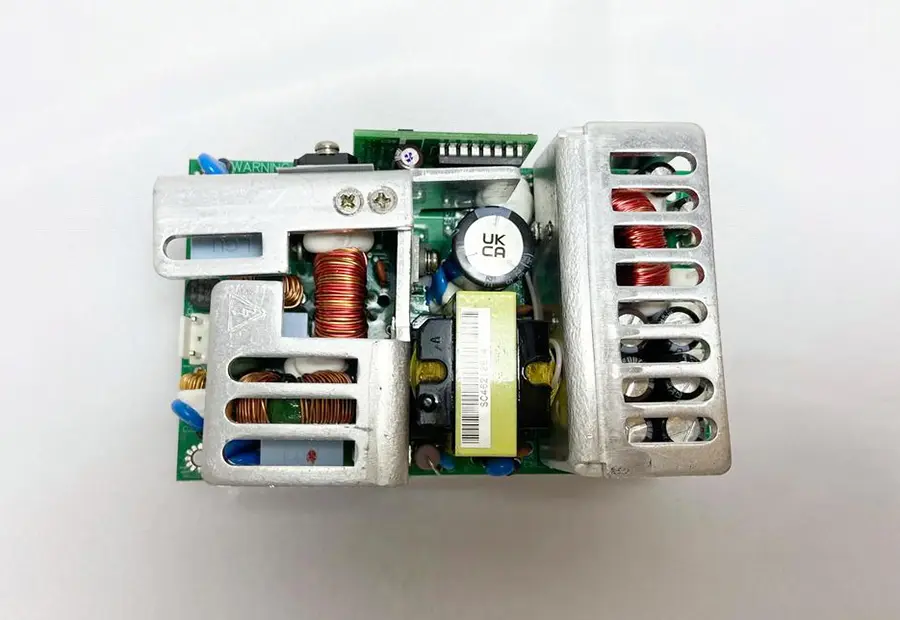

Pemasangan komponen kolaboratif

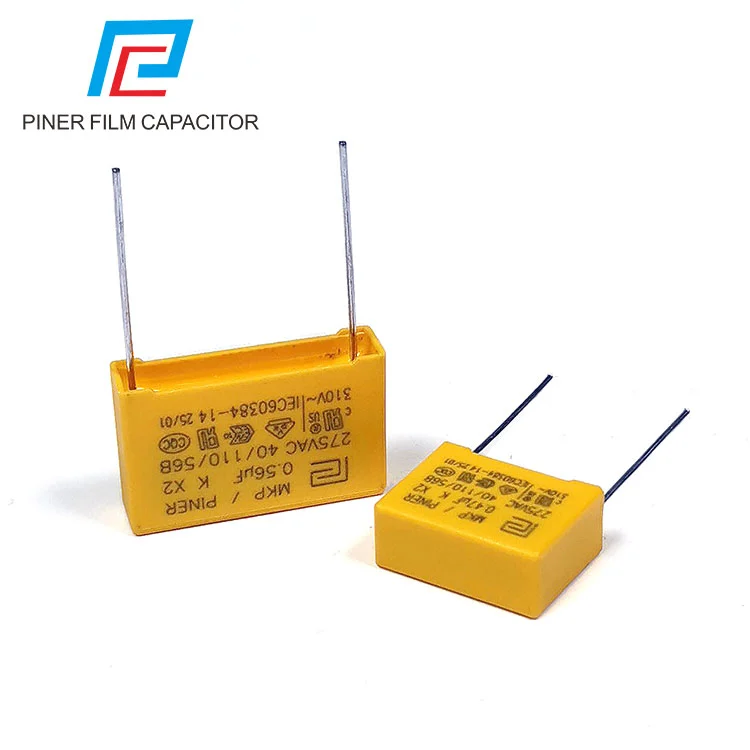

Pemfilteran masukan: kapasitor X/Y untuk menekan interferensi mode umum
Perbaikan keluaran: Dioda pemulihan cepat untuk mengurangi kerugian peralihan
Sirkuit penyangga: Jaringan penyerapan RC untuk melindungi transistor switching
