Di bidang teknologi elektronik, transformator, sebagai komponen inti untuk konversi energi listrik dan transmisi sinyal, karakteristik kinerjanya secara langsung menentukan efisiensi dan keandalan sistem rangkaian. Berdasarkan karakteristik frekuensi kerjanya, transformator dapat diklasifikasikan menjadi dua jenis utama: frekuensi tinggi dan frekuensi rendah. Kedua jenis ini menunjukkan perbedaan signifikan dalam pemilihan material, desain struktural, dan penerapan teknik, yang berdampak besar pada optimalisasi kinerja dan integrasi sistem perangkat elektronik modern.

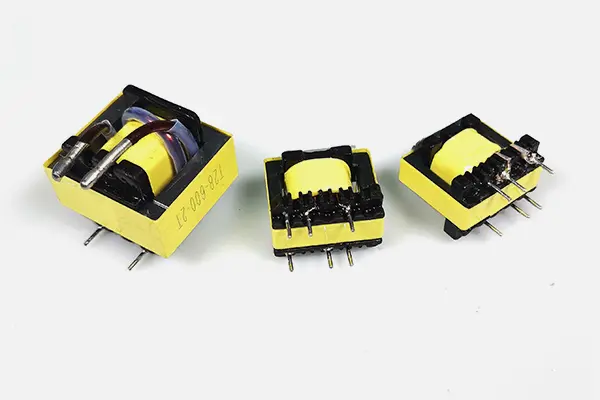

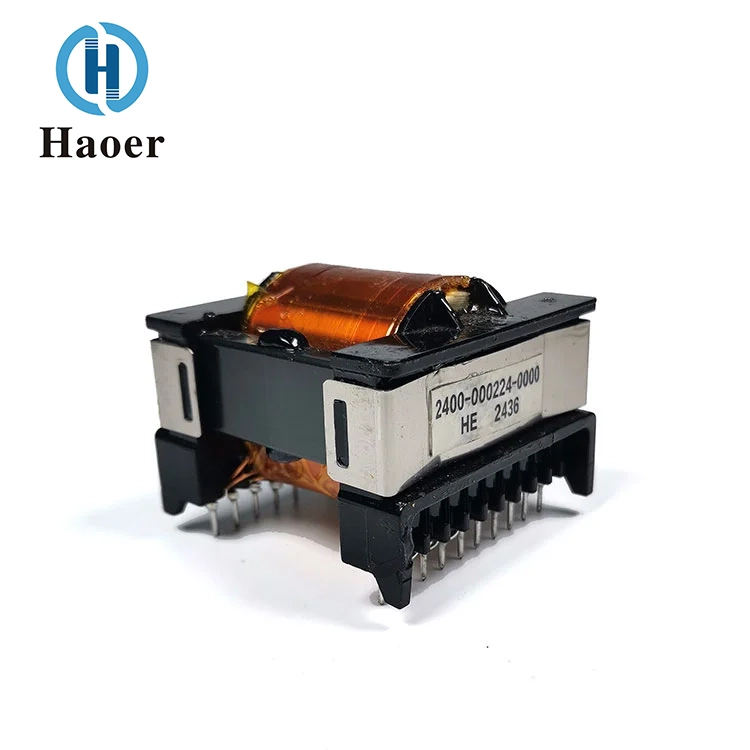

Pita frekuensi operasi transformator frekuensi tinggi biasanya berkisar dari kilohertz hingga megahertz, dan pemilihan bahan inti magnetiknya mengikuti prinsip meminimalkan kerugian frekuensi tinggi. Bahan ferit, dengan struktur kristal spinelnya yang unik, menunjukkan permeabilitas magnetik yang sangat baik dan kehilangan arus eddy yang rendah dalam kondisi frekuensi tinggi, menjadikannya bahan pilihan untuk transformator frekuensi tinggi. Inti magnetik paduan amorf yang dioptimalkan lebih lanjut, dengan memutus susunan atom dalam jarak jauh, mengurangi kehilangan histeresis hingga kurang dari sepersepuluh bahan tradisional, dan sangat cocok untuk aplikasi frekuensi ultra-tinggi tingkat GHz. Kombinasi sifat magnet lunak dan kemampuan respons frekuensi tinggi dari bahan-bahan ini memungkinkan transformator frekuensi tinggi mencapai aplikasi terobosan dalam peralihan catu daya, sirkuit frekuensi radio, dan bidang lainnya.
Transformator frekuensi rendah tetap berada dalam kisaran frekuensi daya (50/60Hz), dan bahan inti magnetiknya telah berevolusi dengan teknologi lembaran baja silikon sebagai intinya. Lembaran baja silikon berorientasi butir (110) yang dibentuk melalui proses penggulungan dingin dapat mencapai permeabilitas magnetik mendekati batas teoritis dalam kondisi frekuensi daya. Struktur laminasi secara efektif memblokir jalur arus eddy, menjaga kehilangan inti pada tingkat industri 0,5-2,0W/kg. Meskipun kerugian meningkat secara eksponensial dalam rentang frekuensi tinggi, ia masih mempertahankan posisi yang tak tergantikan di bidang transformator daya besar, dengan kapasitas satu unit mencapai tingkat MVA.
Keuntungan volume transformator frekuensi tinggi berasal dari efek frekuensi hukum induksi elektromagnetik Faraday. Ketika frekuensi operasi meningkat, luas penampang inti magnet yang diperlukan untuk mempertahankan kerapatan fluks magnet yang sama berkurang berbanding terbalik dengan jumlah putaran kumparan. Data percobaan menunjukkan bahwa ketika frekuensi ditingkatkan dari 50Hz menjadi 100kHz, volume trafo dapat dikurangi menjadi 1/200 dari volume aslinya. Karakteristik ini sangat penting pada perangkat portabel, seperti trafo frekuensi tinggi pada pengisi daya ponsel, yang volumenya hanya 5% dari trafo frekuensi rendah dengan daya yang sama. Dalam hal efisiensi, transformator frekuensi tinggi dapat mencapai efisiensi konversi lebih dari 90% pada kondisi beban tipikal dengan mengoptimalkan rasio kehilangan inti magnetik dan kehilangan tembaga. Dibandingkan dengan transformator frekuensi rendah tradisional, efisiensi ini meningkat sebesar 10-15 poin persentase.
Karakteristik volume transformator frekuensi rendah berkaitan erat dengan skenario penerapannya. Di bidang transmisi tenaga, trafo terendam minyak besar dengan kapasitas satu fasa hingga 800 MVA memiliki diameter inti lebih dari 3 meter. Skala volume ini menjadi dasar untuk menjaga kestabilan pengoperasian jaringan listrik. Dalam hal efisiensi, meskipun efisiensi beban penuh dapat mencapai lebih dari 98%, dalam kondisi beban parsial, proporsi kehilangan tanpa beban meningkat secara signifikan, sehingga menghasilkan efisiensi komprehensif hanya sebesar 85%, hal ini menunjukkan tantangan dalam desain kemampuan adaptasi beban.
Lanskap penerapan transformator frekuensi tinggi menunjukkan karakteristik yang beragam: Di bidang peralihan catu daya, fitur frekuensi tingginya secara signifikan mengurangi volume dan berat catu daya, mendorong pengembangan adaptor komputer notebook menuju ringan dan tipis; di stasiun pangkalan komunikasi, transformator pulsa mencapai transmisi isolasi sinyal digital berkecepatan tinggi; di bidang pemanasan elektromagnetik, efisiensi daya pemanas induksi frekuensi tinggi melebihi 95%, merevolusi mode pemanasan resistansi tradisional. Yang patut mendapat perhatian khusus adalah bidang stasiun pengisian kendaraan listrik, di mana penerapan kolaboratif transformator frekuensi tinggi dan komponen silikon karbida memungkinkan kepadatan daya modul pengisian daya melebihi 50W/in³.
Transformator frekuensi rendah membentuk fondasi yang kokoh dalam infrastruktur energi: Dalam jaringan pintar, transformator distribusi, sebagai simpul utama dalam "sepuluh kilometer terakhir", menjalankan fungsi ganda yaitu transformasi tegangan dan kontrol kualitas daya; di bidang transportasi kereta api, transformator traksi 25kV/1500V, melalui desain struktur khusus, memenuhi persyaratan stabilitas termal di bawah pengaruh arus yang besar; dalam sistem koneksi jaringan energi baru, transformator frekuensi rendah mencapai koneksi fleksibel antara inverter fotovoltaik dan jaringan listrik, dan kemampuan anti-saturasinya memastikan pengoperasian yang stabil dalam kondisi jaringan lemah.

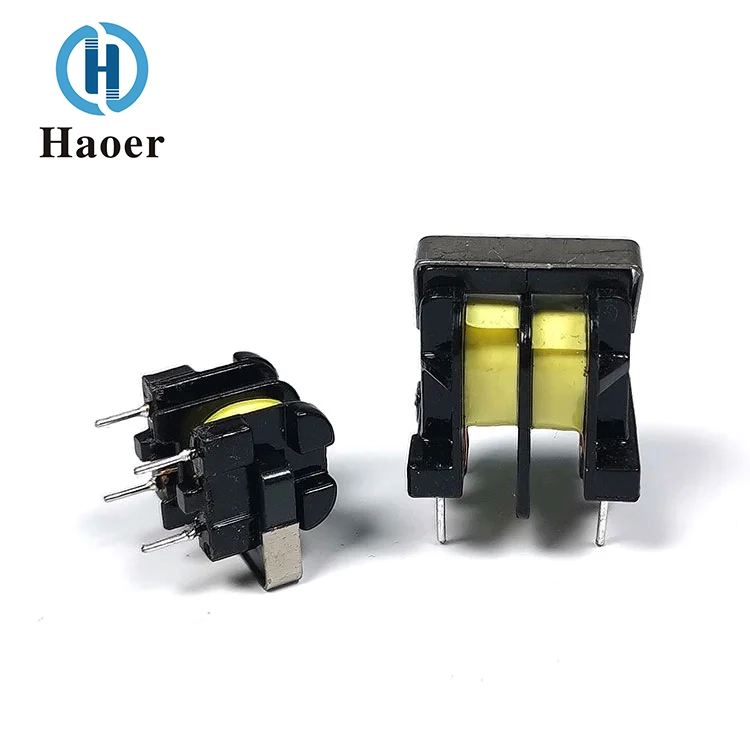

Masalah kompatibilitas elektromagnetik yang disebabkan oleh transformator frekuensi tinggi memiliki sifat ganda: pita frekuensi pengoperasiannya (di bawah 30 MHz) bertepatan dengan pita frekuensi sensitif perangkat elektronik, sehingga menimbulkan risiko interferensi radiasi yang signifikan. Melalui simulasi elektromagnetik tiga dimensi untuk mengoptimalkan struktur inti magnetik, kapasitansi liar dapat dikurangi hingga 60%; menggunakan teknologi lapisan pelindung magnetik nano-kristal, kerapatan fluks kebocoran dapat dikontrol di bawah 0,5 mT. Di sisi penerima, jaringan penyaringan EMI yang terdiri dari induktor mode umum dan kapasitor X dapat mencapai efek penekanan interferensi lebih dari 30 dB untuk interferensi konduksi.
Masalah kompatibilitas elektromagnetik pada transformator frekuensi rendah terutama diwujudkan sebagai interferensi terkonduksi: Medan magnet frekuensi daya (50/60Hz) dapat mempengaruhi instrumen presisi melalui kopling magnetik. Penggunaan pelindung paduan polomi罩 dapat mereduksi medan magnet hingga setara dengan medan magnet bumi. Dalam aplikasi peralatan medis, melalui desain seimbang berliku ganda, induktansi kebocoran transformator bisa kurang dari 1μH, secara efektif menekan gangguan mode umum frekuensi daya. Perlu dicatat bahwa beban nonlinier pada jaringan pintar menyebabkan peningkatan kerugian harmonis pada transformator frekuensi rendah, yang mendorong pengembangan bahan inti magnetik menuju paduan nanokristalin.
Evolusi teknologi dan tren integrasi sistem
Transformator frekuensi tinggi berevolusi menuju kepadatan daya yang lebih tinggi dan rentang suhu pengoperasian yang lebih luas. Integrasi perangkat galium nitrida dengan teknologi transformator planar telah memungkinkan kepadatan daya modul daya switching melebihi 100W/cm³. Di bidang kendaraan listrik, sistem pengisian platform 800V mengharuskan transformator memiliki kekuatan isolasi lebih dari 10kV, mendorong terobosan teknologi isolasi komposit kapasitor membran.
Di bidang trafo frekuensi rendah, fokusnya adalah pada kebutuhan jaringan pintar. Dengan memasang sensor arus optik dan unit kontrol suhu cerdas, pemantauan status transformator secara real-time dapat dicapai. Dalam skenario integrasi energi baru, desain transformator terpisah multi-belitan diadopsi, yang secara bersamaan dapat mengakomodasi kebutuhan integrasi multi-sumber fotovoltaik, penyimpanan energi, dan tiang pengisi daya, sehingga meningkatkan fleksibilitas jaringan distribusi.
Pendekatan teknologi yang berbeda ini pada dasarnya mencerminkan tren yang tak terhindarkan dari teknologi elektronika daya yang bergerak menuju frekuensi yang lebih tinggi dan kecerdasan yang lebih tinggi. Transformator frekuensi tinggi dan transformator frekuensi rendah bukan sekadar pengganti melainkan solusi pelengkap yang dibentuk pada skala temporal dan spasial yang berbeda. Di masa depan, dengan meluasnya penggunaan perangkat dengan celah pita lebar dan integrasi algoritma kecerdasan buatan, teknologi transformator akan memunculkan aplikasi yang lebih inovatif di persimpangan antara konversi energi elektromagnetik dan pemrosesan informasi.
