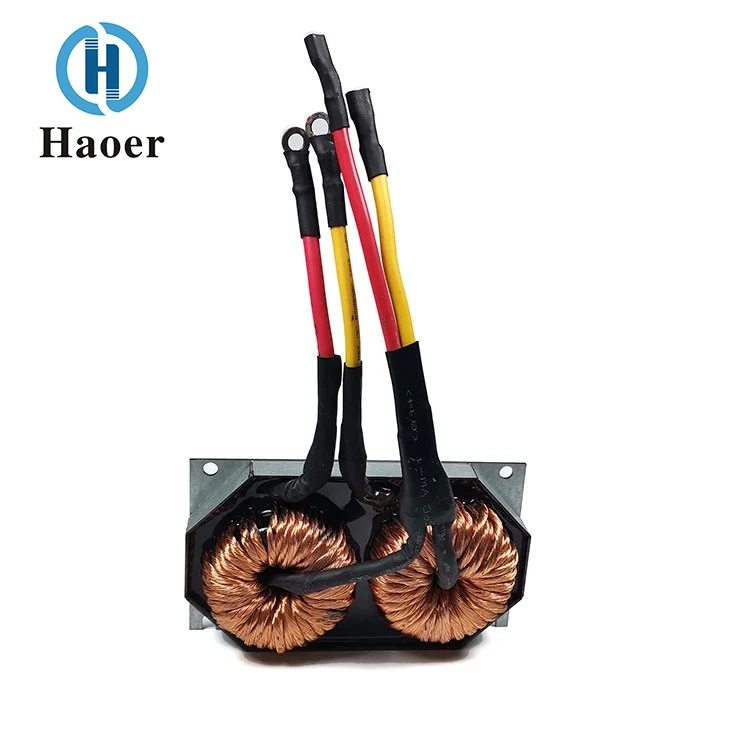

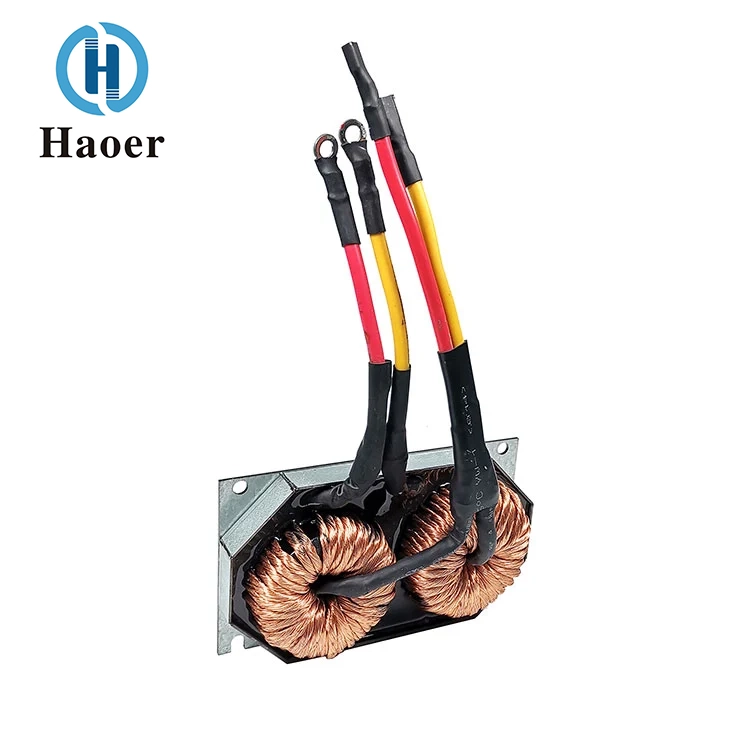

Induktor Perakitan Stasiun Pengisian Mobil

Prinsip dan fungsi kerja inti

Induktor perakitan stasiun pengisian mobil China milik Haoer memainkan peran inti ganda dalam meningkatkan tegangan dan konversi resonansi dalam sistem stasiun pengisian otomotif, mendukung konversi daya pengisian cepat yang efisien:

Induktor boost BOOST dihubungkan secara seri dengan sirkuit boost DC-DC pada stasiun pengisian daya. Ketika tabung switching bekerja, ia menyimpan energi listrik; ketika dimatikan, ia melepaskan energi, mengubah arus searah tegangan rendah (seperti 300V DC) yang disearahkan dari jaringan menjadi arus searah tegangan tinggi (seperti 750V-1000V DC) yang cocok untuk mengisi daya kendaraan listrik, memenuhi persyaratan tegangan pengisian cepat; Desain inti saturasi tinggi dapat mengatasi dampak arus besar seketika selama proses peningkatan, menghindari penurunan efisiensi peningkatan yang disebabkan oleh pelemahan nilai induktor.

Fungsi induktor resonansi LLC, bersama dengan kapasitor resonansi dan transistor switching, membentuk rangkaian konversi resonansi LLC. Melalui pencocokan frekuensi resonansi yang tepat, peralihan tegangan nol (ZVS) dan peralihan arus nol (ZCS) dapat dicapai, yang secara signifikan mengurangi kerugian peralihan dan meningkatkan efisiensi konversi keseluruhan stasiun pengisian (≥96%). Pada saat yang sama, ia menekan interferensi harmonik frekuensi tinggi selama proses resonansi, memastikan stabilitas arus keluaran dan menghindari dampak pada baterai kendaraan.

Fungsi pembuangan panas terarah dari radiator dengan cepat melepaskan panas yang hilang dari besi pada inti dan panas yang hilang dari tembaga pada belitan, memecahkan masalah panas berlebih pada komponen dalam kondisi pengisian cepat berdaya tinggi, memastikan bahwa induktor mempertahankan kinerja yang stabil dalam kisaran suhu yang luas dari -40℃ hingga +125℃, dan memperpanjang masa pakai komponen.

Karakteristik

Kapasitas hantar arus saturasi yang tinggi

Kerapatan fluks saturasi inti magnet paduan amorf melebihi 1,5T, mampu menahan arus puncak selama pengisian cepat (2-3 kali arus pengenal) dan memiliki redaman nilai induktansi ≤10%. Sangat cocok untuk persyaratan pengisian cepat tegangan dinamis dan penyesuaian arus tumpukan pengisian.

Frekuensi tinggi dengan kehilangan rendah, meningkatkan efisiensi pengisian cepat

Rentang frekuensi kerja Induktor Perakitan Stasiun Pengisian Mobil dari 50kHz hingga 200kHz (rentang frekuensi resonansi arus utama untuk pengisi daya pengisian cepat), dengan total kehilangan inti magnet dan kehilangan belitan menjadi ≤ 0,8%. Hal ini secara signifikan mengurangi konsumsi energi sistem dan meminimalkan timbulnya panas selama pengoperasian pengisi daya pengisian cepat.

Radiator secara efisien menghilangkan panas, memastikan pengoperasian perangkat berdaya tinggi secara berkelanjutan.

Desain gabungan radiator aluminium tipe sirip dan gel silikon konduktif meningkatkan efisiensi pembuangan panas sebesar 60% dibandingkan dengan solusi tanpa radiator. Hal ini memungkinkan perakitan untuk mempertahankan kenaikan suhu kurang dari 35°C dalam kondisi pengisian cepat daya tinggi 200kW, sehingga mencegah kebutuhan pengisi daya untuk mengurangi daya karena panas berlebih.

Integrasi terintegrasi, mengurangi ukuran stasiun pengisian daya

Mengintegrasikan fungsi induktor ganda BOOST dan LLC, dibandingkan dengan solusi komponen independen, ini mengurangi ruang pemasangan sebesar 40%, beradaptasi dengan tren desain miniaturisasi dan kepadatan daya tinggi dari stasiun pengisian daya, sekaligus menyederhanakan perkabelan internal dan mengurangi tingkat kegagalan.

Keandalan tingkat kendaraan, cocok untuk lingkungan yang keras

Induktor Perakitan Stasiun Pengisian Mobil memenuhi sertifikasi tingkat kendaraan AEC-Q200, dengan ketahanan getaran hingga 10G, kisaran suhu pengoperasian -40℃ hingga +125℃, mampu menahan kondisi ekstrem seperti paparan suhu tinggi, dinginnya suhu rendah, dan kabut garam lembab di instalasi stasiun pengisian luar ruangan.

Komponen kombinasi BOOST+LLC yang dilengkapi radiator, dengan keunggulan inti berupa daya tinggi, kehilangan panas yang rendah, dan pembuangan panas yang kuat, telah menjadi komponen magnetis utama untuk pengoperasian pengisi daya pengisian cepat otomotif yang efisien, stabil, dan aman. Ini memberikan dukungan teknis inti untuk penerapan infrastruktur pengisian daya skala besar untuk kendaraan energi baru.

Kekuatan perusahaan

Guangdong Haier Electronics Co, Ltd memiliki beberapa basis produksi di tempat-tempat seperti Foshan, Provinsi Guangdong dan Tingxian, Provinsi Guangxi. Total luas pabrik melebihi 10, 000 meter persegi, dan jumlah karyawan telah melebihi 1, 000. Perusahaan ini memiliki kapasitas produksi yang kuat lebih dari 100 juta transformator, filter, dan induktor per tahun. Perusahaan memiliki karyawan yang berpengalaman dan tim manajemen yang profesional dan efisien, memastikan bahwa setiap tautan mulai dari penelitian dan pengembangan hingga produksi memenuhi standar yang tinggi. Haier Electronics selalu menganut prinsip "inovasi teknologi, prioritas kualitas, layanan pertama, dan kerja sama yang saling menguntungkan", terus memperdalam fokusnya pada bidang komponen magnetik, berupaya untuk tumbuh dan menjadi perusahaan acuan dalam industri.

"Kumparan induktor" diterapkan di industri berikut: energi baru dan penyimpanan energi, elektronik otomotif dan elektrifikasi, otomasi industri dan catu daya, teknologi informasi dan komunikasi, elektronik konsumen dan peralatan rumah tangga; lokasi penerapannya meliputi: posisi penyimpanan energi dan penyaringan keluaran pada rangkaian DC-DC, posisi kumparan tersedak mode umum/mode diferensial pada ujung masukan daya, kumparan pemancar dan penerima pada perangkat pengisi daya nirkabel, serta jaringan pencocokan dan rangkaian bias penguat daya RF; penerapannya dalam kondisi kerja meliputi: arus tinggi, medan magnet kuat, dan suhu tinggi.

Sertifikat

Merek Koperasi

Beruang Kecil, Delmar, Meishel, Dongling Weiyou, Yaxiel, Lianrui, Jiewei, Yingke, Yu Long, Tuohao
