Poin Penting Teknis Kapasitor Film pada Inverter Industri dan Kendaraan Listrik

Di bagian DC-link inverter industri, kapasitor film digunakan untuk menghaluskan tegangan. Resistansi seri ekuivalen rendah (ESR) kapasitor film (biasanya berkisar antara 1 mΩ hingga 5 mΩ) mengurangi masalah pemanasan yang disebabkan oleh riak peralihan frekuensi tinggi. Seri kapasitor film yang ditawarkan oleh Foshan Pin'er Electronics Co., Ltd. mencapai kenaikan suhu dalam 15 K dalam kondisi inverter beban penuh.

Dalam sistem penggerak kendaraan listrik, kapasitor film digunakan untuk dukungan DC-link pada pengontrol motor. Karakteristik induktansi seri setara rendah (ESL) dari kapasitor film membantu bekerja sama dengan peralihan frekuensi tinggi perangkat daya silikon karbida (SiC). Dalam kondisi akselerasi kendaraan, kapasitor film harus tahan terhadap lonjakan arus yang besar. Kapasitor film elektronik daya dengan struktur logam dua sisi dirancang untuk menangani skenario seperti itu.

Pada peralatan las inverter, kapasitor film digunakan sebagai kapasitor snubber/pelindung pada rangkaian perajang. Kemampuan menahan arus pulsa dari kapasitor film menekan tegangan lebih mati. Desain rumah logam yang dibumikan dari kapasitor film dapat mengurangi dampak interferensi elektromagnetik pada sirkuit kontrol lainnya.

Sistem propulsi listrik kelautan juga memerlukan kapasitor film untuk penyaringan harmonis. Kapasitor film dengan kemasan tahan lembab dan tahan korosi (misalnya, penutup berperingkat IP65) cocok untuk lingkungan dengan kabut garam tinggi. Tingkat pengosongan sebagian kapasitor film dikontrol hingga di bawah 5 pC, yang membantu memperpanjang masa pakai peralatan dalam kondisi lembab.

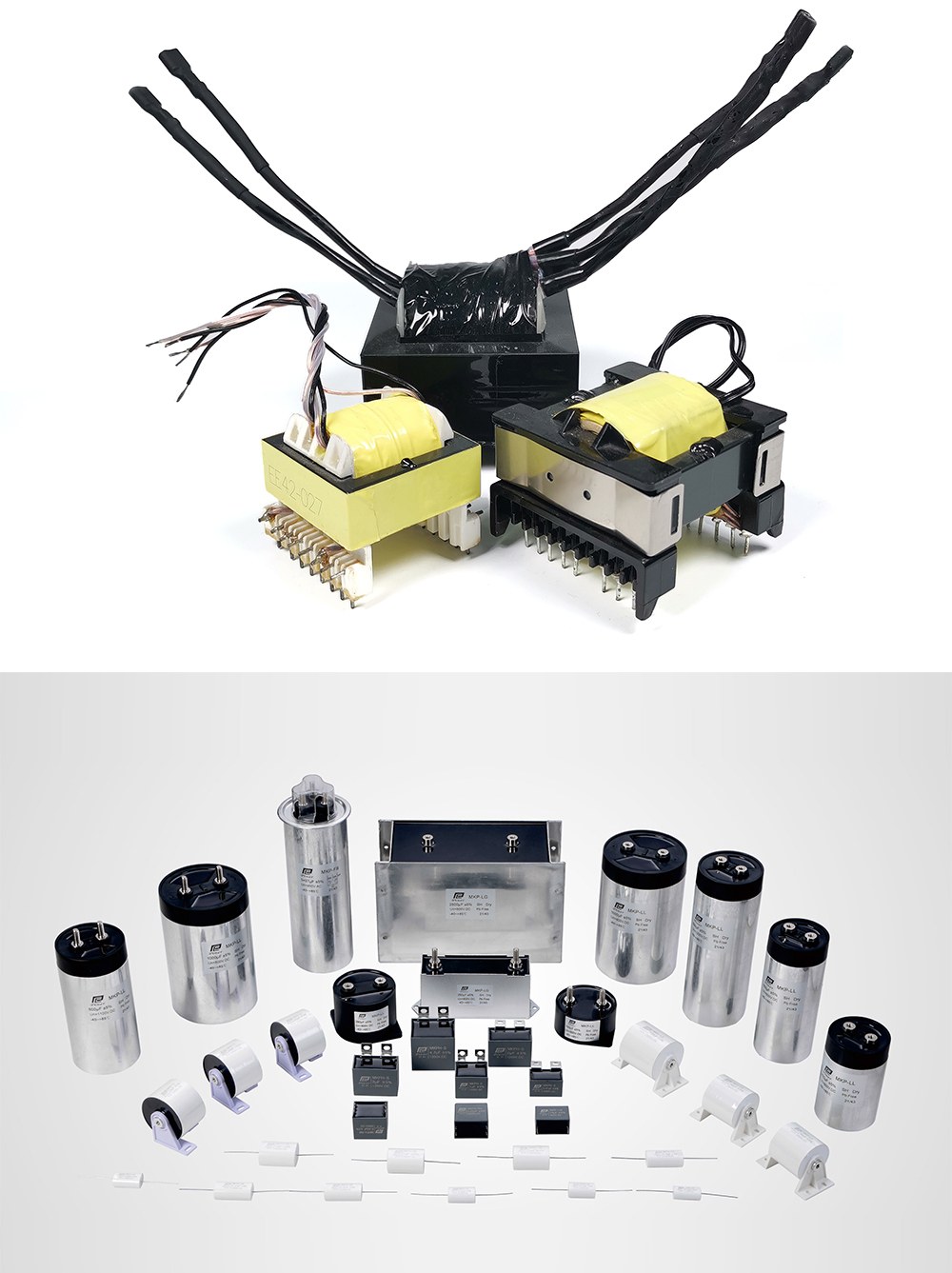

Dalam beberapa tahun terakhir,Foshan Pin'er Electronics Co, Ltd.telah meningkatkan proses penggulungannya, meningkatkan toleransi kapasitansi kapasitor film elektronik daya hingga ±3%. Rentang pilihan voltase terukur untuk kapasitor film elektronik daya mencakup 600 V hingga 3000 V DC, sehingga memungkinkan produk yang cocok untuk inverter tingkat daya yang berbeda. Opsi pemasangan untuk kapasitor film elektronik daya mencakup pemasangan baut dan pemasangan klem, sehingga memudahkan kompatibilitas dengan berbagai struktur kabinet.
