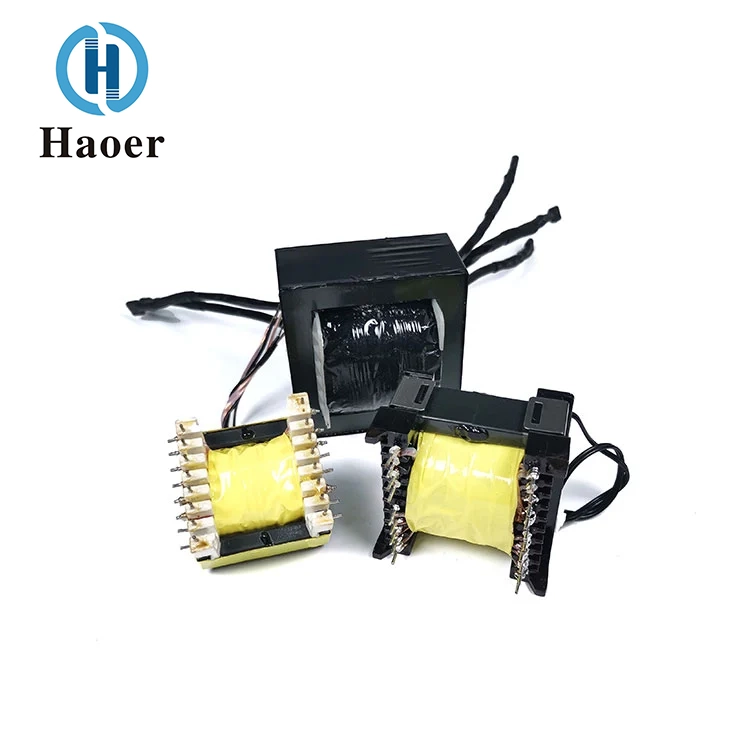

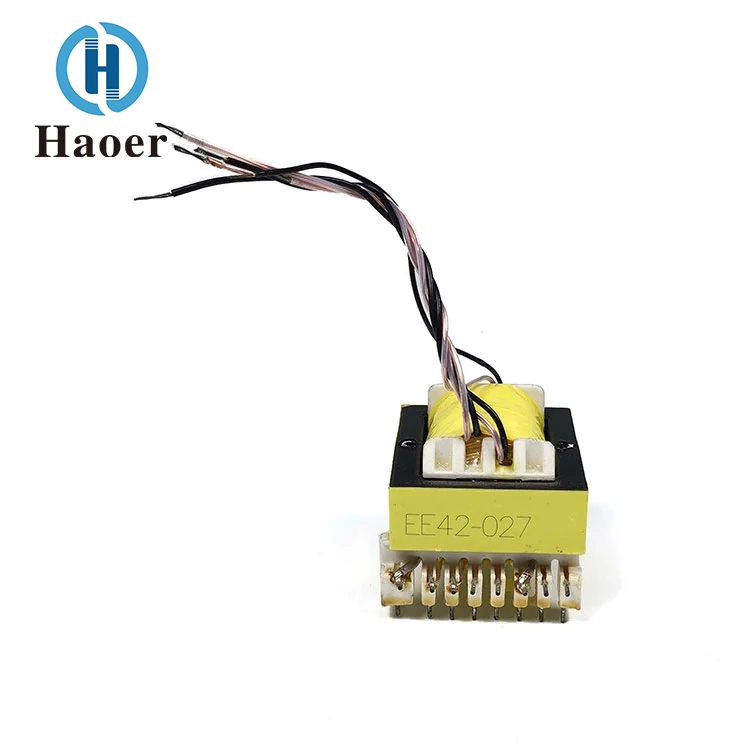

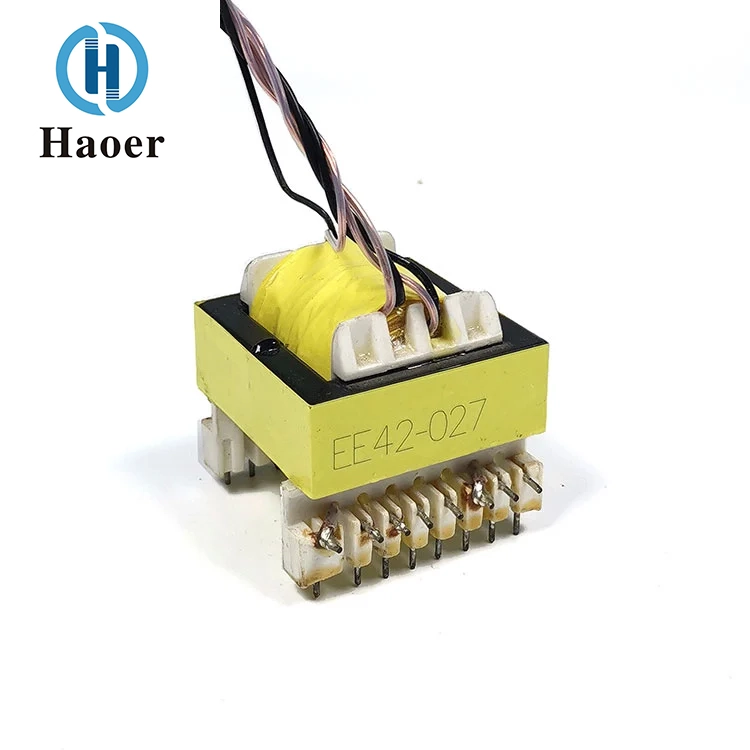

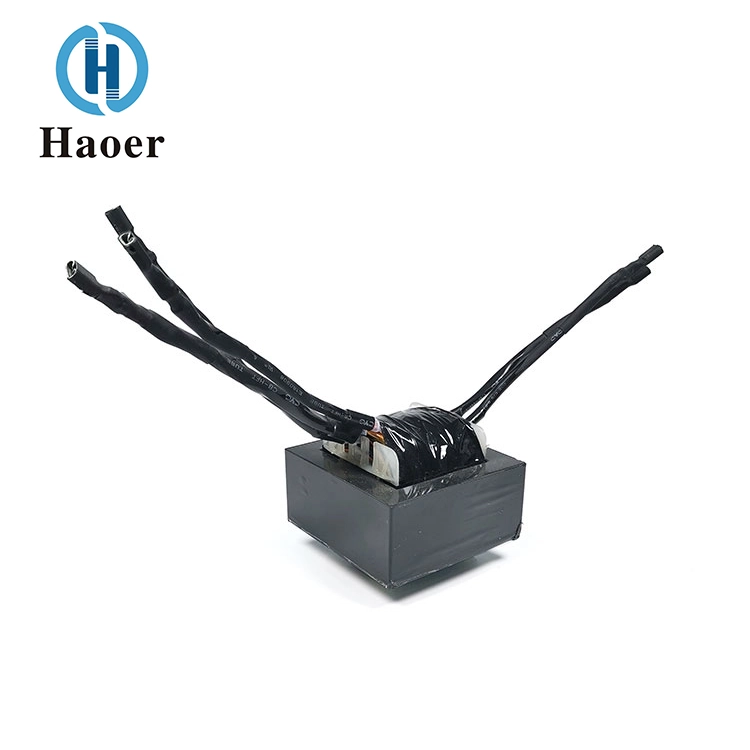

Transformator frekuensi tinggi flyline catu daya driver LED China yang diproduksi oleh Haoe adalah transformator frekuensi tinggi yang dirancang khusus untuk penggerak pencahayaan LED. Fitur intinya terletak pada penggunaan proses "flyline" khusus. Di sini, "flyline" bukanlah modifikasi sementara melainkan merupakan bagian integral dari desain asli produk. Ini mengacu pada penggunaan kabel berinsulasi independen untuk menyolder dan menghubungkan pin tertentu pada rangka transformator untuk menyelesaikan tata letak belitan yang rumit.
Desain ini terutama ditujukan untuk memungkinkan realisasi multi-output yang fleksibel atau memenuhi persyaratan keselamatan isolasi tegangan tinggi dalam ruang kompak catu daya penggerak LED. Flyline secara efektif memecahkan masalah kurangnya ruang belitan internal, dan dengan menggunakan kabel berinsulasi berspesifikasi tinggi, ini memastikan bahwa sirkuit primer dan sekunder dapat menahan tegangan isolasi keselamatan hingga beberapa ribu volt, memenuhi sertifikasi ketat seperti UL dan CE.
Oleh karena itu, ini adalah komponen inti frekuensi tinggi yang telah disertifikasi dan memastikan kinerja, keamanan, dan efisiensi ruang melalui penggunaan kabel jumper sebagai proses utama.
Ini memiliki ketahanan tekanan awal dan sekunder yang tinggi, kemampuan anti-interferensi yang kuat, dan memenuhi persyaratan sertifikasi spesifikasi, tetapi tidak nyaman untuk operasi produksi.
Spesifikasi: kawat jumper EE / kawat jumper EPC / kawat jumper EFD / kawat jumper EF / kawat jumper PQ, dll.
Ini banyak digunakan di papan kontrol peralatan rumah tangga kecil, catu daya switching, konverter DC-DC, catu daya penggerak LED, peralatan jaringan, elektronik otomotif, adaptor daya, dll.
| Frekuensi Operasi | 20 kHz - 500 kHz |
| Daya Keluaran | 0,5 hingga 500 watt |
| Suhu Operasional | -40°C hingga +125°C |
| Suhu Penyimpanan | -25°C hingga +85°C |
| Kelembaban Penyimpanan | 30% - 95% |
Transformator frekuensi tinggi flyline catu daya driver LED kami menawarkan kemampuan beradaptasi lingkungan yang sangat baik dan dapat beroperasi secara stabil dalam kisaran suhu kerja yang keras -40℃ hingga +125℃. Ini juga cocok untuk lingkungan penyimpanan dengan kisaran kelembapan -25℃ hingga +85℃ dan 30% hingga 95%. Ini dapat menangani berbagai kondisi luar dan dalam ruangan yang kompleks. Produk ini secara ketat mematuhi standar keselamatan. Flyline dilengkapi dengan selongsong insulasi bermutu tinggi untuk memastikan keandalan insulasi, secara efektif menekan interferensi EMI, dan memastikan keamanan, kepatuhan, dan keluaran stabil dari catu daya driver LED. Hal ini memberikan jaminan inti untuk pengoperasian lampu LED yang efisien dan tahan lama.
| BAGIAN NO. | PIN TERMINAL | Dimensi dalam mm (inci) | JENIS | |||||
| A | B | C±0,5 | D±0,5 | E±0,5 | F | |||
| EE-8.3 | 6 | 8 | 8 | 6 | 4 | 2.5 | 8.3 | V |
| EE-10 | 8 | 11.5 | 10.2 | 8 | 4 | 2.5 | 10.2 | V |
| EE-13 | 10 | 12 | 12.5 | 8.5 | 4 | 2.5 | 13 | V |
| EE-16-1 | 6 | 14.8 | 13.3 | 9 | 4 | 3 | 16 | V |
| EE-16-2 | 10 | 15.4 | 13 | 10.5 | 4 | 3.2 | 17.1 | V |
| Belut-16 | 10 | 28.5 | 16 | 12.3 | 4 | 4.3 | 21.9 | V |
| EE-19-1 | 8 | 17.6 | 16 | 10 | 4 | 5 | 19 | V |
| EE-19-2 | 10 | 17.2 | 16.2 | 13 | 4 | 3.9 | 20 | V |
| Belut-19 | 10 | 31.5 | 16 | 10.5 | 4 | 4 | 21.1 | V |
| Belut-19-1 | 10 | 15.6 | 30 | 24.1 | 4 | 3.5 | 21 | H |
| EE-25-1 | 6 | 20 | 18.2 | 12.5 | 4 | 6.3 | 25.2 | V |
| EE-25-2 | 8 | 21.7 | 17.5 | 12.6 | 4 | 5 | 25.2 | V |
| EE-25-3 | 10 | 22.2 | 25 | 15.4 | 4 | 5 | 26.1 | H |
| Belut-25 | 8 | 35.3 | 17.5 | 12.5 | 4 | 5 | 25.2 | V |
| EE-30 | 10 | 21 | 29.2 | 25.2 | 4 | 5 | 30 | H |
| EE-40 | 14 | 27.6 | 30.5 | 25.8 | 4 | 5 | 40 | H |
| EE-42/15-1 | 12 | 33.8 | 44 | 35.5 | 4 | 5 | 42 | H |
| EE-42/15-2 | 16 | 41.3 | 48 | 37.7 | 4 | 5 | 42 | H |
| EE-42/15-3 | 18 | 48.7 | 32 | 27.5 | 4 | 5 | 45.1 | V |
| EE-42/20-1 | 12 | 45 | 39.8 | 32.5 | 4 | 5 | 42 | V |
| EE-42/20-2 | 16 | 44.2 | 50 | 37.8 | 4 | 5 | 42.2 | H |
| EE-42/20-3 | 18 | 44.1 | 37 | 27.3 | 4 | 5 | 45.3 | V |
| EE-55 | 20 | 50 | 50 | 45.5 | 4 | 5 | 55 | H |
| EE-65 | 16 | 55.2 | 51.8 | 45 | 4 | 5 | 65 | H |
| Catatan: TIPE HORIZONTAL "H" (Tipe Kamar Tidur) TIPE VERTIKAL "V" (Tipe Vertikal) |
||||||||
Dengan kehadiran industri yang kuat sejak tahun 2008, Guangdong Haoer Electronics Co., Ltd. berdiri sebagai produsen khusus komponen magnetik presisi. Produk inti kami—transformator frekuensi tinggi, filter, dan induktor—merupakan bagian integral dari aplikasi tingkat lanjut dalam pencahayaan, peralatan rumah tangga, fotovoltaik, UPS, sistem otomotif, dan komunikasi jaringan.

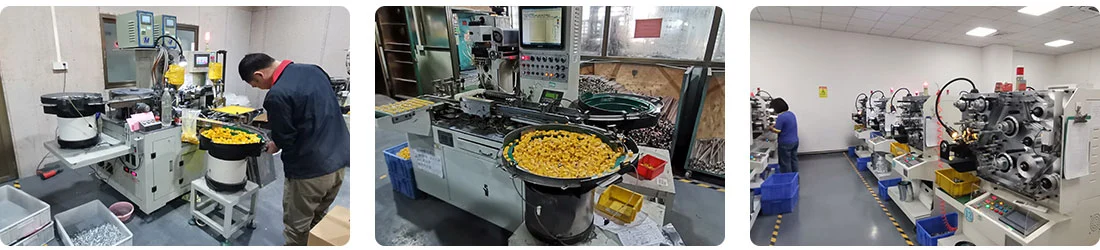

Pertumbuhan perusahaan ditandai dengan kemampuan produksi yang signifikan: beberapa lokasi manufaktur di Foshan, jumlah tenaga kerja melebihi 1.000 orang, dan volume produksi tahunan lebih dari 100 juta unit. Investasi kami dalam otomatisasi dan pengujian presisi, ditambah dengan sertifikasi seperti CQC, UL, ISO 9000, dan TS 16949, mencerminkan dedikasi kami terhadap keunggulan.
Dipandu oleh prinsip-prinsip inovasi, kepemimpinan berkualitas, dan kesuksesan kolaboratif, Haoer terus memperkuat keahliannya dan berkontribusi terhadap kebutuhan industri elektronik global yang terus berkembang.
Kami menawarkan dukungan layanan profesional yang komprehensif di seluruh proses. Semua produk menikmati masa garansi standar. Jika terjadi masalah kualitas non-manusia dalam cakupan garansi, tersedia layanan perbaikan atau penggantian gratis. Tim teknis profesional dilengkapi untuk memberikan layanan konsultasi teknis seperti panduan instalasi dan commissioning, diagnosis kesalahan, dll., dengan respons yang cepat dan efisien. Pada saat yang sama, file purna jual yang lengkap dibuat untuk terus memantau status penggunaan produk. Untuk pelanggan pembelian massal, solusi purna jual yang disesuaikan dapat diberikan untuk memastikan perlindungan menyeluruh atas hak pelanggan dan pengoperasian produk yang stabil!
Paket kecil akan dikirim melalui kurir, seperti DHL, UPS, TNT, FedEx, dll. Kami juga dapat mengatur transportasi udara atau laut sesuai kebutuhan Anda.
Pertanyaan: Apakah Anda pabrik manufaktur atau perusahaan dagang?
Jawaban: Kami adalah produsen dengan pabrik kami sendiri, dan kami juga menyediakan layanan rantai pasokan terpadu.
Pertanyaan: Apakah Anda menawarkan layanan ODM dan OEM?
Jawaban: Ya, ODM dan OEM keduanya diterima.
Pertanyaan: Apa produk utama Anda?
Jawaban: Kami terutama memproduksi seri transformator frekuensi tinggi, seri induktor, modul elektronik dan komponen elektronik lainnya.
Pertanyaan: Bisakah Anda memberikan sampel?
Jawaban: Ya, tetapi kompleksitas dan kuantitas sampel akan menentukan apakah diperlukan biaya.
Pertanyaan: Berapa lama waktu yang dibutuhkan untuk mengirimkan pesanan?
Jawaban: Hal ini tergantung pada kompleksitas dan kuantitas produk. Biasanya memakan waktu 2 hingga 4 minggu.
