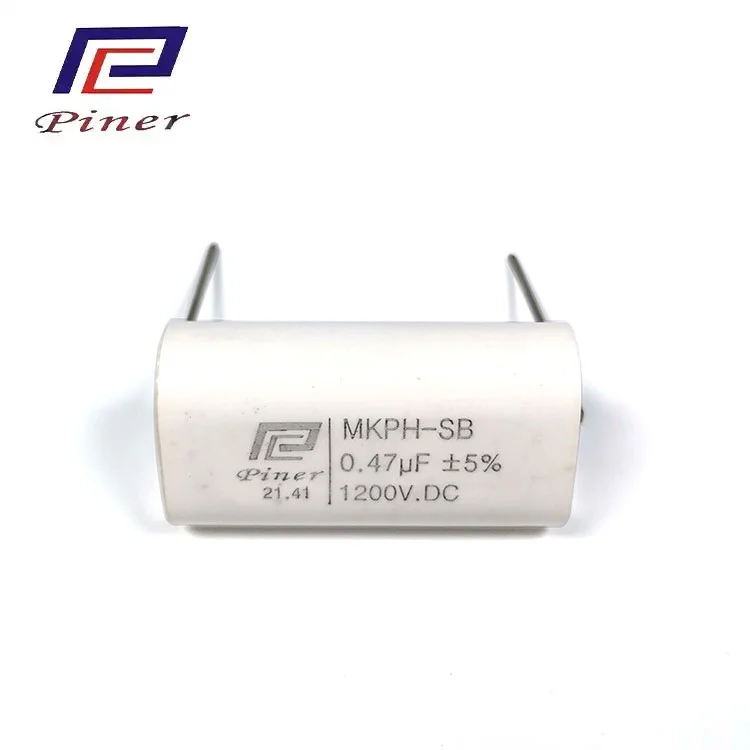

A Kapasitor Modul Pengalihan Sistemmemainkan peran penting dalam konversi daya dengan mengelola energi listrik dalam sirkuit switching, mengurangi fluktuasi tegangan, dan mendukung operasi yang stabil di bawah perubahan beban. Karena peralihan pasokan listrik menjadi semakin penting dalam inverter fotovoltaik, sistem penyimpanan energi, peralatan pengisian kendaraan listrik, dan sistem kontrol industri, pemilihan kapasitor telah menjadi pertimbangan utama dalam efisiensi daya dan desain sirkuit.
Mengalihkan catu daya mengatur keluaran listrik dengan menghidupkan dan mematikan perangkat semikonduktor secara cepat. Proses ini memungkinkan konversi energi yang efisien, namun juga menghasilkan riak tegangan dan arus yang harus dikelola oleh rangkaian di sekitarnya.
Kapasitor menyimpan dan melepaskan energi listrik selama siklus peralihan, membantu menstabilkan tegangan DC, menyaring komponen listrik yang tidak diinginkan, dan mengurangi fluktuasi pada tahap daya. Kinerjanya mempengaruhi tegangan riak, respons transien, interferensi elektromagnetik, dan kondisi pengoperasian komponen elektronik lainnya.
Kontribusi kapasitor bergantung pada posisinya di dalam rangkaian. Kapasitor masukan membantu mengatur variasi tegangan pada tahap daya, sedangkan kapasitor keluaran memperlancar tegangan konversi yang dikirim ke beban. Kapasitor yang digunakan dalam rangkaian resonansi atau snubber menjalankan fungsi berbeda, termasuk mendukung transisi peralihan dan mengendalikan perilaku rangkaian.
Pemilihan kapasitor melibatkan lebih dari kapasitansi nominal dan tegangan pengenal. Resistansi seri ekuivalen (ESR), induktansi seri ekuivalen (ESL), rugi-rugi dielektrik, kemampuan arus riak, dan suhu pengoperasian semuanya dapat memengaruhi kinerja.
ESR berkontribusi terhadap kerugian resistif ketika arus riak melewati kapasitor. Untuk model resistif yang disederhanakan, kehilangan daya terkait dapat dinyatakan sebagai P = I² × ESR, dimana I mewakili arus riak efektif. ESR yang lebih rendah dapat mengurangi komponen kerugian ini, meskipun kinerja sebenarnya juga bergantung pada frekuensi, suhu, konstruksi, dan kondisi sirkuit.
ESL memengaruhi impedansi frekuensi tinggi dan perilaku transien, sedangkan sifat dielektrik memengaruhi disipasi energi selama siklus pengisian dan pengosongan berulang. Suhu dan tekanan listrik juga mempengaruhi masa pakai. Oleh karena itu, memilih karakteristik yang sesuai untuk frekuensi operasi dan profil arus dapat membantu menyeimbangkan efisiensi konversi, kinerja termal, dan stabilitas jangka panjang.
A Kapasitor Modul Pengalihan Sistemdapat melayani fungsi yang berbeda tergantung pada topologi daya dan posisi sirkuit. Dalam konverter resonansi LLC, kapasitor merupakan bagian dari jaringan resonansi bersama elemen induktif. Karakteristik kelistrikannya mempengaruhi frekuensi resonansi dan kondisi perpindahan energi melalui konverter.
Dalam konverter jembatan penuh pergeseran fasa (PSFB), kapasitor dapat mendukung penyaringan masukan, penghalusan keluaran, atau fungsi rangkaian lainnya. Kapasitansi yang dibutuhkan, rating tegangan, kemampuan arus riak, dan karakteristik dielektrik bervariasi sesuai dengan peran yang diinginkan.
Untuk inverter fotovoltaik dan penyimpanan energi, kapasitor DC-link membantu menstabilkan bus DC perantara di antara tahap konversi. Dalam peralatan pengisian daya EV dan catu daya stasiun pangkalan komunikasi, kapasitor mendukung penyaringan dan manajemen transien dalam berbagai beban pengoperasian. Sistem kendali industri juga menggunakan kapasitor untuk menjaga kondisi kelistrikan yang sesuai dalam konversi daya dan rangkaian kendali.
Kinerja kelistrikan bergantung pada sifat material, konstruksi komponen, konsistensi produksi, dan proses inspeksi. Produksi kapasitor film mungkin melibatkan penggulungan film, metalisasi permukaan ujung, enkapsulasi, penandaan, dan pengujian kelistrikan. Setiap tahap berkontribusi terhadap karakteristik fisik dan listrik komponen jadi.
Guangdong Haoer Electronics Co, Ltd dan perusahaan saudaranya, Foshan Pin'er Electronics Co, Ltd, beroperasi di bidang komponen elektronik terkait. Haoer berfokus pada transformator frekuensi tinggi, filter, dan induktor, sementara Pin'er berspesialisasi dalam kapasitor film dan kapasitor industri. Peralatan manufaktur mereka yang terdokumentasi mencakup mesin metalisasi, peralatan pencampur dan pot resin epoksi, sistem penandaan laser, dan penguji kapasitor.
Inspeksi kelistrikan dapat menilai karakteristik kapasitansi, ketahanan tegangan, insulasi, dan rugi-rugi. Inspeksi material yang masuk dan inspeksi produk keluar juga merupakan bagian dari proses pengendalian kualitas yang terdokumentasi. Langkah-langkah ini relevan untuk menjaga konsistensi manufaktur, khususnya untuk komponen yang digunakan dalam aplikasi konversi daya yang menuntut.
Meningkatkan efisiensi daya memerlukan desain terkoordinasi di seluruh rangkaian konversi. Insinyur biasanya mengevaluasi frekuensi peralihan, profil beban, arus riak, kondisi termal, penempatan komponen, dan karakteristik listrik dari komponen yang saling berhubungan. Peningkatan kapasitansi saja tidak serta merta meningkatkan efisiensi, karena ukuran, rugi-rugi, respons transien, dan stabilitas rangkaian harus dipertimbangkan secara bersamaan.
Oleh karena itu, Kapasitor Modul Pengalih Sistem harus dievaluasi berdasarkan fungsi kelistrikannya yang spesifik, bukan sebagai komponen yang terisolasi. Dalam sistem yang menggunakan topologi LLC atau PSFB, pemilihan kapasitor dan simulasi rangkaian dapat membantu menilai perilaku resonansi, tegangan listrik, dan kondisi pengoperasian yang diharapkan sebelum validasi prototipe.
Karena elektronika daya terus melayani energi terbarukan, transportasi, telekomunikasi, dan otomasi industri, desain kapasitor tetap berhubungan erat dengan kinerja konversi energi. Memahami interaksi antara bahan dielektrik, parameter listrik, topologi rangkaian, dan kondisi pengoperasian memberikan dasar praktis untuk mengevaluasi bagaimana aKapasitor Modul Pengalihan Sistemberkontribusi terhadap efisiensi daya.
