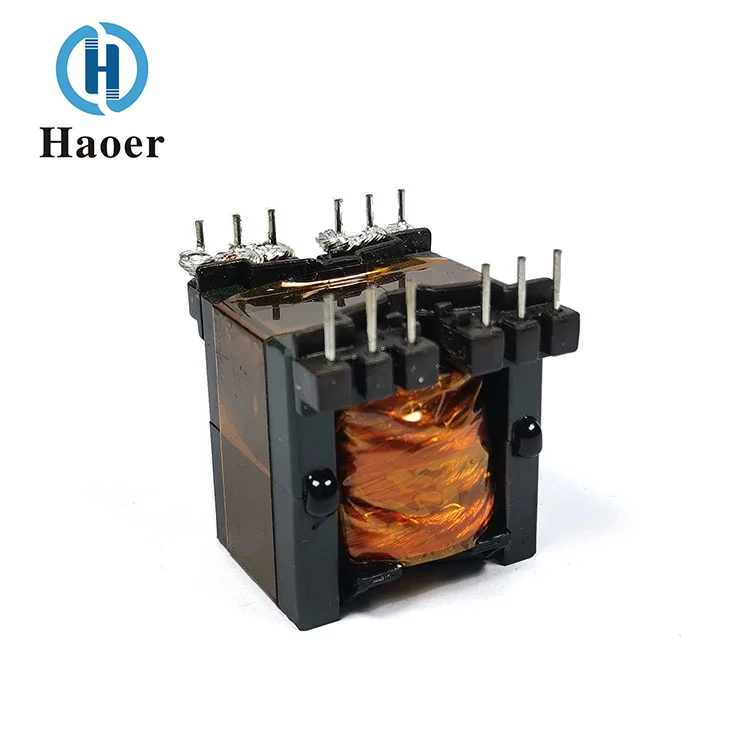

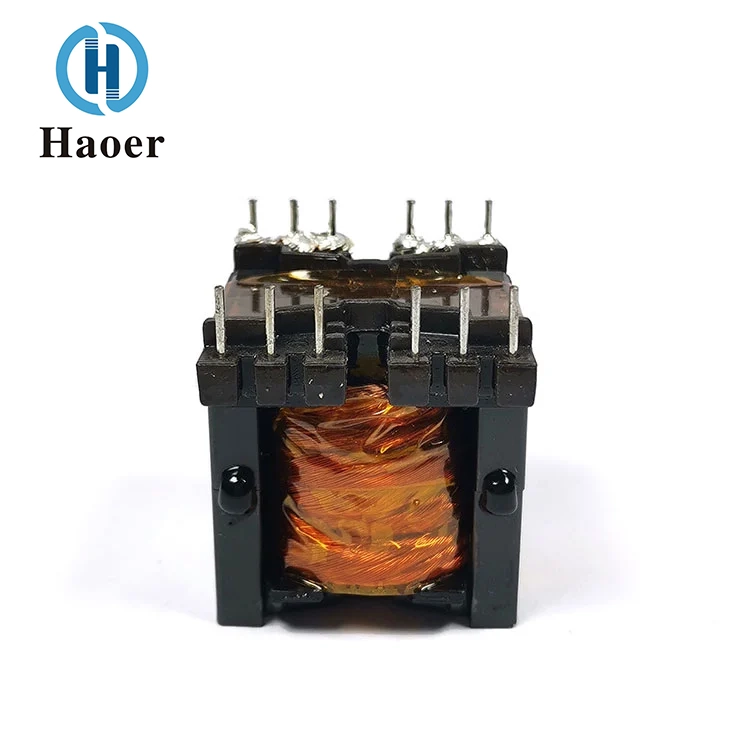

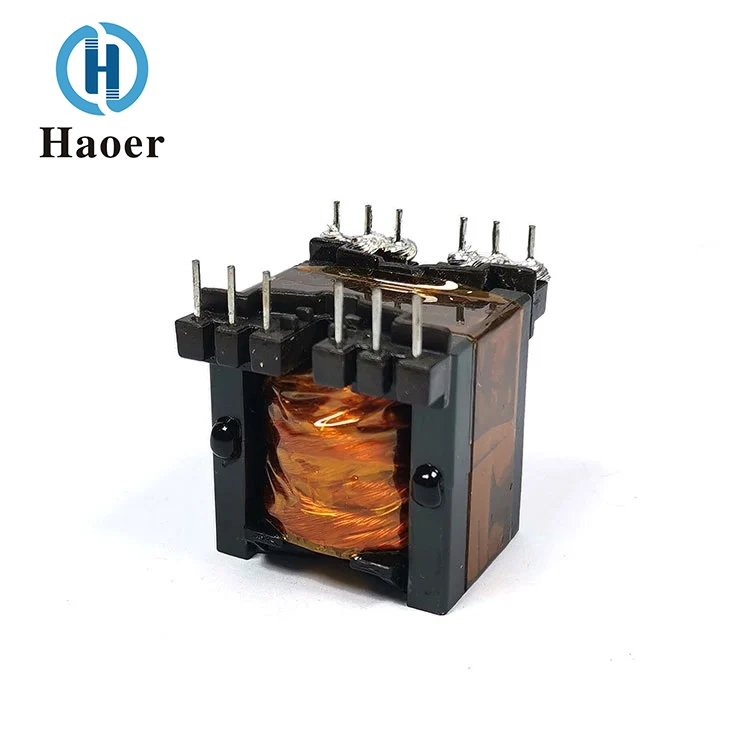

Transformator Frekuensi Tinggi Vertikal Catu Daya Komunikasi yang dipasok oleh Haoer Factory mendukung rentang frekuensi yang luas dari 20kHz hingga 500kHz. Daya keluaran dapat dikonfigurasi secara fleksibel dalam kisaran 15W hingga 1000W, dan memiliki kemampuan beradaptasi yang kuat. Kisaran suhu pengoperasiannya adalah -40℃ hingga +125℃, yang cocok untuk lingkungan bersuhu tinggi dan rendah yang keras; kisaran suhu penyimpanan adalah -25℃ hingga 85℃, dan dapat disimpan dalam waktu lama di bawah kelembapan relatif 30% hingga 95%, menunjukkan stabilitas lingkungan yang sangat baik.
| 1. Frekuensi pengoperasian | 20 kHz - 500 kHz |
| 2. Daya keluaran | 15 hingga 1000 W |
| 3. Suhu pengoperasian | -40°C hingga +125°C |
| 4. Suhu penyimpanan | -25°C hingga +85°C |
| 5. Kelembaban penyimpanan | 30% - 95% |
Kinerja pelindung magnetik yang sangat baik, struktur kompak, daya tinggi, efisiensi tinggi, kebocoran magnetik rendah, kemampuan anti-interferensi yang kuat, dll.
PQ2016/ PQ2020/ PQ2620/PQ2625 /PQ3225 /PG3230 /PQ3535 /PQ4040 /PQ5050
Transformator frekuensi tinggi adalah komponen konversi dan isolasi energi inti perangkat elektronik daya modern. Mereka adalah transformator khusus yang dirancang khusus untuk rangkaian switching frekuensi tinggi (biasanya di atas 20 kHz). Mereka memanfaatkan perubahan cepat medan magnet bolak-balik frekuensi tinggi di inti untuk mencapai konversi tegangan, transmisi energi, dan isolasi listrik antara input dan output secara efisien.
Dibandingkan dengan trafo frekuensi daya tradisional, keunggulan paling signifikannya terletak pada miniaturisasi, desain ringan, dan efisiensi tinggi. Menurut prinsip fisika, semakin tinggi frekuensi kerja, semakin kecil ukuran inti magnet dan jumlah putaran kumparan yang diperlukan untuk mentransfer daya yang sama. Oleh karena itu, dengan keluaran daya yang sama, volume dan berat transformator frekuensi tinggi dapat dikurangi secara signifikan, sehingga mendorong pengembangan seluruh peralatan catu daya ke arah yang lebih kompak dan ringan. Pada saat yang sama, dengan menggabungkan inti magnetik ferit, amorf, atau nanokristalin dengan kerugian rendah, serta proses penggulungan yang dioptimalkan, efisiensi konversi energinya menjadi sangat tinggi, sehingga secara efektif mengurangi kenaikan suhu sistem dan konsumsi energi.
Ia memiliki kemampuan adaptasi kerja yang luas, seperti rentang frekuensi pendukung dari 20kHz hingga 500kHz atau bahkan lebih luas, dengan cakupan daya mulai dari puluhan watt hingga beberapa kilowatt, dan mampu menahan lingkungan kerja yang keras dari -40℃ hingga +125℃. Fleksibilitas ini memungkinkannya beradaptasi secara sempurna dengan berbagai topologi catu daya saklar utama seperti flyback, forward, dan LLC resonant.
Saat ini, transformator frekuensi tinggi telah banyak diterapkan di bidang-bidang utama seperti adaptor daya sakelar, catu daya industri/komunikasi, inverter energi baru, pengisi daya yang dipasang di kendaraan untuk kendaraan listrik, peralatan medis kelas atas, dan driver LED. Mereka merupakan komponen kunci yang sangat diperlukan untuk meningkatkan kepadatan daya, keandalan, dan efisiensi energi peralatan.
Konverter DC-DC, catu daya penggerak LED, catu daya inverter, catu daya UPS
| BAGIAN NO. | PIN TERMINAL | Dimensi dalam mm (inci) | ||||||
| A | B | C±0,5 | D±0,5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Guangdong Haoer Electronics Co, Ltd didirikan pada tahun 2008. Kami adalah produsen profesional yang mengkhususkan diri dalam transformator frekuensi tinggi, perangkat penyaringan, induktor, dan komponen magnetik lainnya. Produk kami banyak digunakan dalam penerangan, peralatan rumah tangga, fotovoltaik, sistem UPS, elektronik otomotif, peralatan komunikasi jaringan, periferal komputer, dan berbagai catu daya switching.

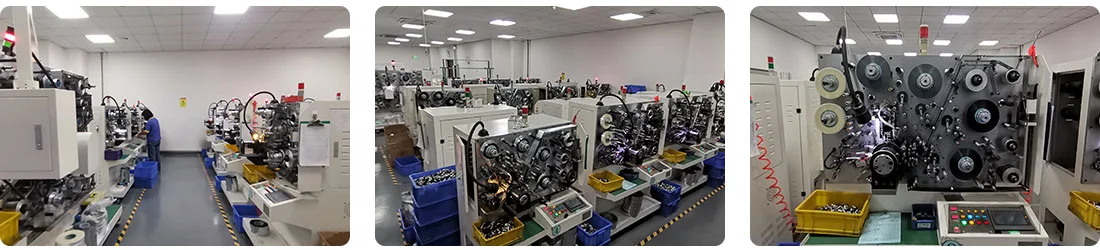

Setelah bertahun-tahun berkembang, perusahaan telah sepenuhnya memperkenalkan peralatan produksi otomatis dan berbagai instrumen pengujian presisi tinggi. Dengan beberapa basis produksi di Foshan, Guangdong, dan tenaga kerja lebih dari 1.000 karyawan, kapasitas produksi tahunan kami untuk transformator, filter, dan induktor melebihi 100 juta unit.
Didukung oleh tim yang berpengalaman dan dinamis, perusahaan telah memperoleh sertifikasi sistem keselamatan dan mutu CQC, UL, ISO 9000, dan TS 16949. Mengikuti prinsip-prinsip inovasi teknologi, mengutamakan kualitas, supremasi layanan, dan kerja sama yang saling menguntungkan, Haoer berkomitmen untuk tumbuh lebih kuat dan mengupayakan yang terbaik.
Pembeli t**5: Trafo ini memiliki nilai uang yang sangat tinggi. Saya telah menggunakannya dan rasanya sangat stabil. Itu sepadan dengan harganya!
Pembeli a**u: Trafo frekuensi tinggi berkinerja baik, mudah dipasang, dan sangat stabil untuk digunakan. Saya sangat merekomendasikannya!
Pembeli j**y: Setelah menerima produk, saya merasa puas. Kualitas trafonya bagus, dan bekerja dengan stabil. Ini adalah pengalaman berbelanja yang sangat memuaskan!
Pembeli r**8: Pelayanannya luar biasa, dan harganya masuk akal.
Pembeli f**e: Layanan pelanggan sangat sabar, harga terjangkau, kualitas bagus, dan pengiriman cepat. Saya cukup puas dengan itu!
Apakah Anda menerima pesanan sampel?
Ya, kami menerima pesanan sampel. Biaya sampel dan transportasi harus ditanggung oleh pelanggan.
Bisakah Anda menyesuaikan kapasitor sesuai dengan kebutuhan kami?
Ya, kami dapat menyesuaikan kapasitor dalam hal kapasitansi, kemasan, susunan pin, dll. berdasarkan situasi spesifik Anda.
Apa produk utama Anda?
Kami terutama memproduksi seri transformator frekuensi tinggi, seri induktor, modul elektronik dan komponen elektronik lainnya.
Apakah produknya sesuai dengan standar sertifikasi internasional?
Produk kami telah memperoleh sertifikasi seperti CE, RoHS, dan UL, dan memenuhi standar ekspor.
