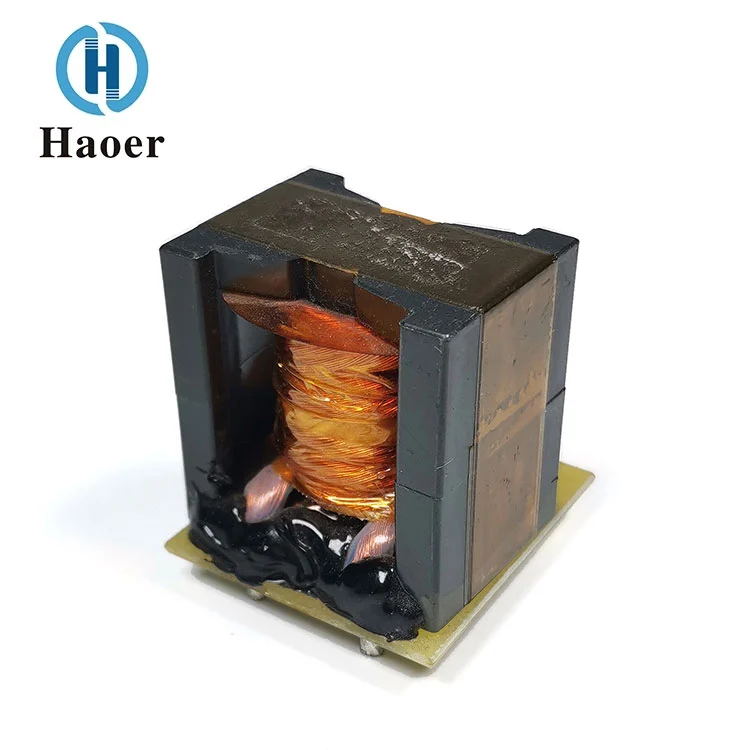

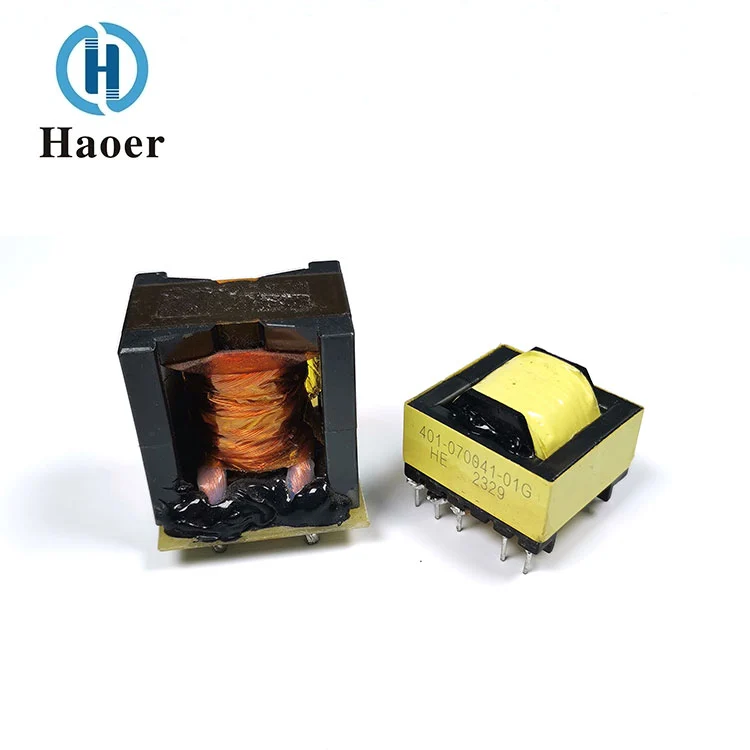

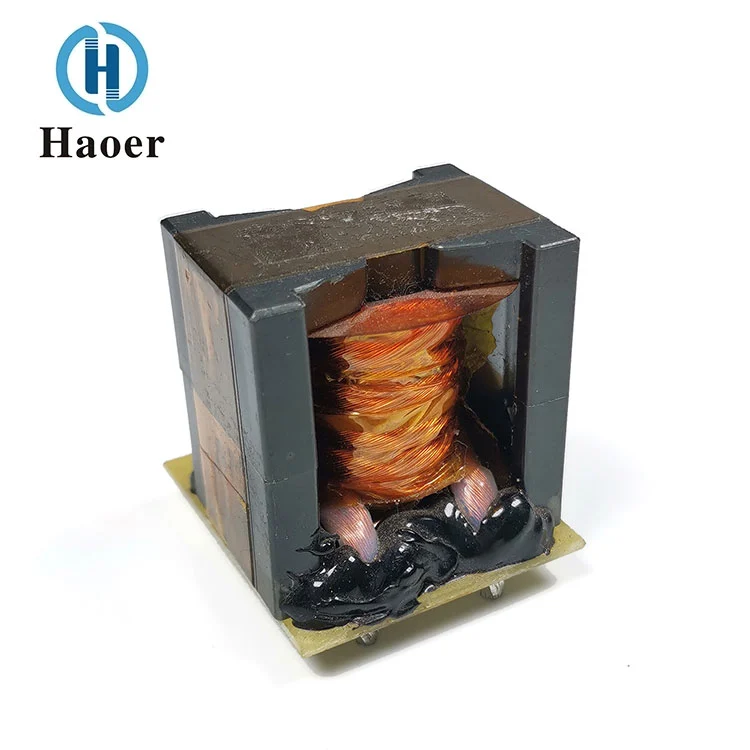

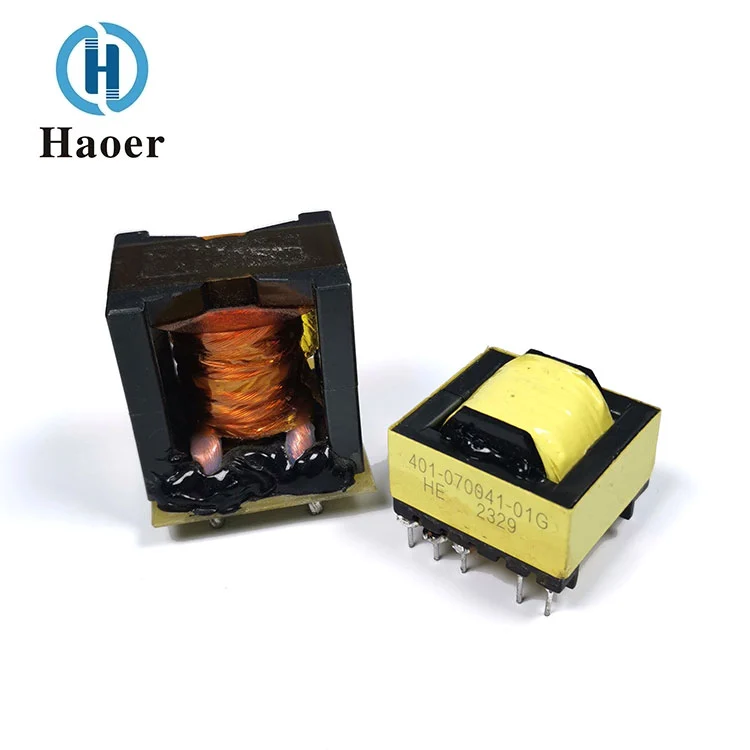

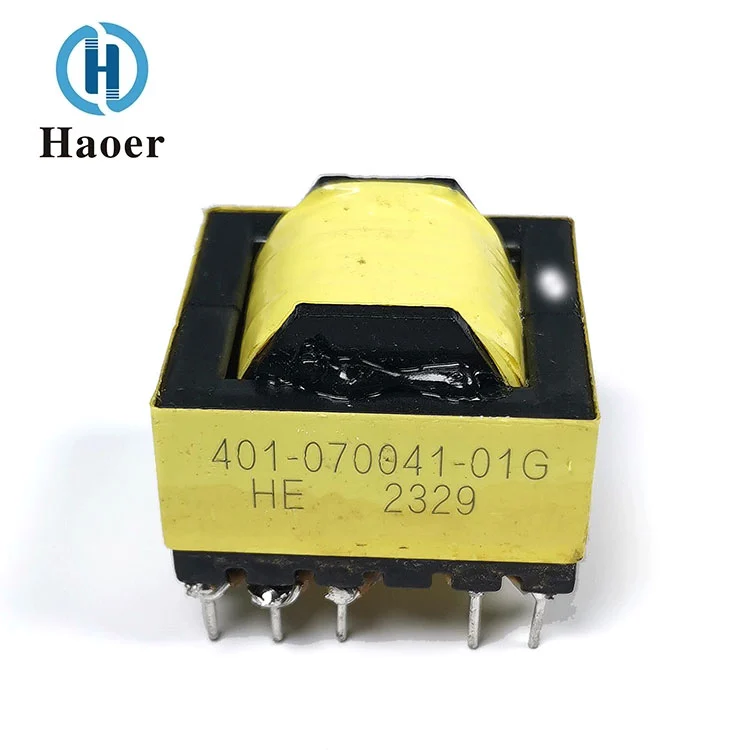

Saat merancang Transformator Frekuensi Tinggi Catu Daya PC, pabrikan Haoer berfokus pada kepadatan daya tinggi, kenaikan suhu rendah, dan keandalan jangka panjang. Melalui isolasi listrik yang ketat dan pengoptimalan pembuangan panas, ini memastikan pasokan daya yang berkelanjutan, stabil, dan murni untuk perangkat keras inti seperti CPU dan kartu grafis, dan merupakan komponen kunci untuk mencapai tujuan pasokan daya PC yang efisien, senyap, dan berukuran kecil.
1. Inti magnet transformator seri ER biasanya mempunyai struktur berbentuk E atau serupa berbentuk E, dengan pilar tengah berbentuk lingkaran. Bentuk ini membuat posisi kopling menjadi baik, memudahkan belitan, dan menambah luas belitan, yang bermanfaat untuk merancang transformator dengan daya tinggi dan induktansi kebocoran rendah.

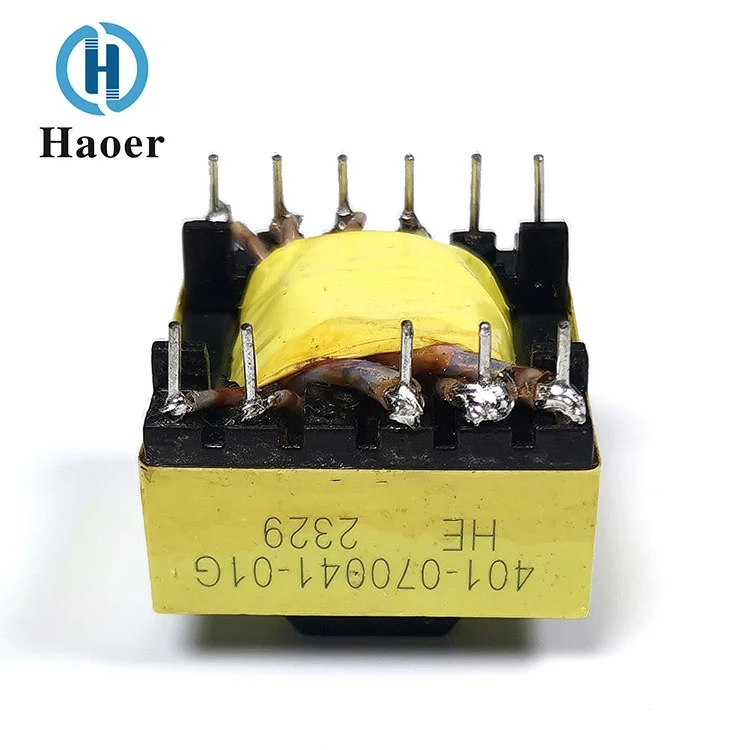

2. Kerangka beberapa trafo seri ER dilengkapi dengan banyak konektor, yang memfasilitasi desain beberapa trafo keluaran dan dapat memenuhi kebutuhan rangkaian yang berbeda untuk beberapa tegangan dan arus keluaran.
3. Karakteristik kinerja transformator seri ER: kerugian rendah, daya keluaran tinggi, frekuensi operasi lebar, kenaikan suhu rendah, kinerja stabil.
4. Ruang lingkup penerapan trafo seri ER adalah pada switching catu daya, peralatan komunikasi, elektronik konsumen, dan peralatan industri.
Fitur belitan yang mudah, efisiensi tinggi, daya besar, dan keandalan tinggi.
ER28/ER35/ER39/ER40/ER42/ER49
Diterapkan pada konverter AC/DC, catu daya PC, catu daya LLC, catu daya komunikasi, dll.
| BAGIAN NO. | PIN TERMINAL | Dimensi dalam mm (inci) | JENIS | |||||
| A | B | C±0,5 | D±0,5 | E | F | |||
| UGD-25.5 | 8 | 19.5 | 19.7 | 12.5 | 4 | 5 | 25.5 | V |
| ER28 | 12 | 30.5 | 23 | 17.5 | 4 | 5 | 31 | V |
| ER28 | 12 | 23.1 | 28.2 | 25 | 4 | 5 | 29.1 | H |
| ERL28 | 12 | 36 | 27 | 20 | 4 | 5 | 30 | V |
| ERL28 | 12 | 26.3 | 37.1 | 30 | 4 | 5 | 30.2 | H |
| ER33 | 14 | 37.5 | 28 | 22.5 | 4 | 5 | 36 | V |
| ERL35 | 14 | 43.5 | 28 | 22.5 | 4 | 5 | 35.5 | V |
| ERL35 | 16 | 29.1 | 40.3 | 35.4 | 4 | 5 | 40.3 | H |
| ERL39 | 16 | 46 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ERL39 | 16 | 33 | 41.5 | 30.85 | 4 | 5 | 42.3 | H |
| ER40 | 16 | 48 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ER4215 | 14 | 45.5 | 30 | 25 | 5 | 5 | 42 | V |
| ER4220 | 14 | 44 | 37.5 | 36 | 5 | 5 | 42 | V |
