Analisis Penerapan Kapasitor Film pada Peralatan Pemanas Elektromagnetik

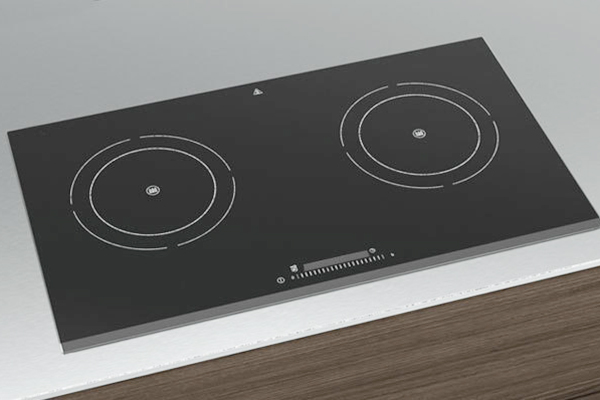

Teknologi pemanas elektromagnetik (IH) banyak digunakan pada peralatan rumah tangga dan peralatan industri, antara lain kompor induksi, penanak nasi IH, pemanas air induksi, mesin penyegel, dan tungku peleburan industri. Perangkat ini mengubah sumber listrik AC atau daya DC menjadi AC frekuensi tinggi (1 kHz -- 1 MHz) melalui sirkuit inverter setengah jembatan atau jembatan penuh. Arus frekuensi tinggi menghasilkan medan magnet bolak-balik, yang menginduksi arus eddy pada benda logam, menghasilkan panas.

Kapasitor film memainkan peran penting dalam rangkaian IH, melayani tiga fungsi utama:

1. Penyaringan EMC masukan (C1/C2)

Bersama dengan tersedak mode umum,kapasitor filmmembentuk filter tipe Pi pada input AC. Mereka menekan interferensi elektromagnetik yang dihasilkan oleh peralihan kecepatan tinggi IGBT dan melindungi peralatan dari gangguan jaringan eksternal. C1 biasanya menggunakan kapasitor tipe MKP‑X2 (3 µF -- 10 µF, 275 VAC -- 300 VAC, sambungan Y), sedangkan C2 menggunakan kapasitor film metalisasi MKP (3 µF -- 10 µF, 450 VAC -- 500 VAC, sambungan delta).

2. Tautan DC (C3)

Setelah rektifikasi jembatan tiga fase, C3 bekerja dengan induktor untuk menghaluskan DC yang berdenyut menjadi DC stabil untuk tahap inverter. Peran utamanya adalah dukungan DC‑Link --- menyerap arus riak dan tegangan harmonik yang dihasilkan oleh peralihan IGBT, mencegah osilasi mandiri di bus DC yang dapat merusak IGBT dan memperpendek masa pakai peralatan.

3. Sirkuit Resonansi Frekuensi Tinggi

Kapasitor resonansi (biasanya 0,1 µF -- 0,8 µF, diberi nilai hingga 1600 V DC) membentuk sirkuit tangki dengan koil induksi, membentuk medan magnet berosilasi frekuensi tinggi yang menghasilkan panas pada benda kerja logam. Kompor induksi biasanya beroperasi pada 20 kHz -- 40 kHz, menghasilkan dv/dt tinggi dan arus berdenyut besar melalui kapasitor resonansi.

Mengapa Kapasitor Film?

Kapasitor film polipropilena metalisasi lebih disukai untuk aplikasi IH karena:

● Kehilangan frekuensi tinggi yang rendah -- Faktor disipasi rendah memastikan pemanasan internal minimal.
● ESR dan ESL rendah -- Penting untuk mengalirkan arus riak tinggi sekaligus meminimalkan timbulnya panas. Kapasitor MKP tingkat lanjut dapat mencapai ESR di bawah 15 mΩ, sehingga mengurangi risiko kenaikan suhu secara signifikan.
● Kemampuan menahan dv/dt tinggi -- Penting untuk sirkuit resonansi yang mengalami perubahan tegangan cepat.
● Properti penyembuhan mandiri yang sangat baik -- Kerusakan dielektrik lokal hilang tanpa kegagalan besar, sehingga memastikan masa pakai yang lama.
● Desain non-polarisasi -- Menyederhanakan tata letak sirkuit dan mengakomodasi tegangan balik tanpa kerusakan.
● Ukuran ringkas dengan kepadatan daya tinggi -- Memungkinkan desain ramping dan terintegrasi untuk peralatan IH modern.

Kapasitor filmadalah komponen yang sangat diperlukan dalam peralatan pemanas elektromagnetik, memungkinkan pengoperasian frekuensi tinggi yang andal, konversi energi yang efisien, dan masa pakai yang lama. Untuk OEM dan produsen catu daya, memilih kapasitor film dengan spesifikasi yang sesuai --- termasuk peringkat tegangan, kemampuan dv/dt, ESR, dan kinerja termal --- sangat penting untuk memastikan keandalan produk dan daya saing pasar.
