Dalam desain sirkuit, induktor dan transformator adalah komponen magnetik yang sangat dapat disesuaikan. Tidak seperti suku cadang standar, desainnya harus mempertimbangkan beberapa parameter -- induktansi, frekuensi pengoperasian, peringkat daya, pembuangan panas, batasan ruang, dan kompatibilitas elektromagnetik -- serta kelayakan manufaktur, untuk memenuhi kebutuhan pelanggan tertentu.

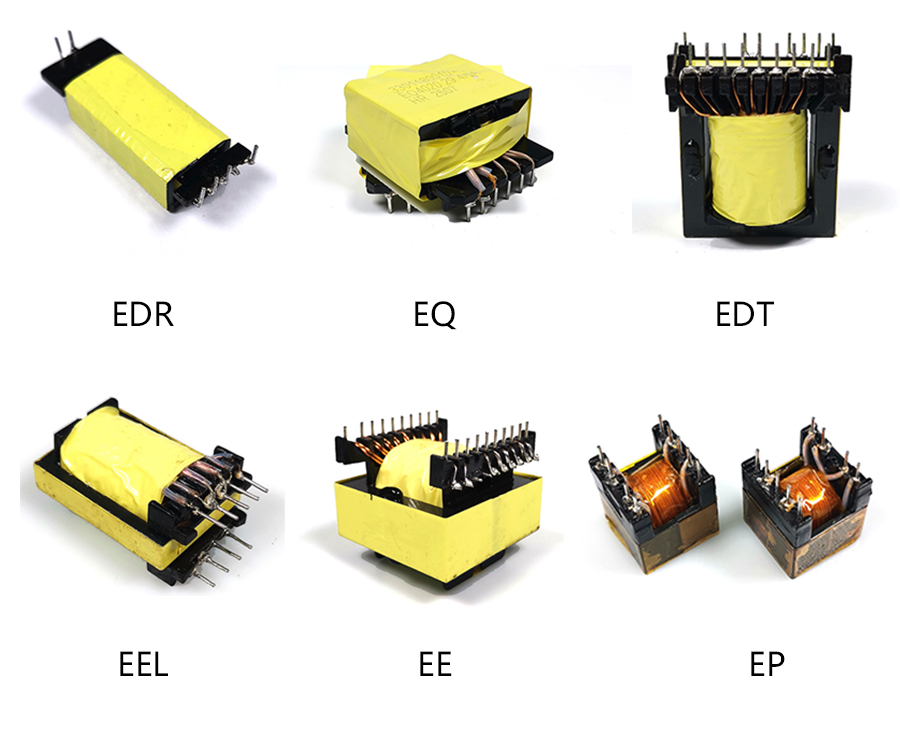

Inti magnet adalah jantung dari setiap induktor atau transformator. Material dan geometrinya secara langsung menentukan kinerja komponen. Di bawah ini kami memperkenalkan fitur-fitur utama dan aplikasi khas dari bentuk inti yang paling umum, berdasarkan pengalaman kami diGuangdong Haoer Electronics Co, Ltd.dan Foshan Pin'er Electronics Co., Ltd.
1. Inti E
Fitur: Ruang timah yang luas, penggulungan dan koneksi yang mudah; rentang frekuensi dan tegangan yang lebar, daya keluaran tinggi, stabilitas termal yang baik.
Aplikasi: Catu daya sakelar yang dikontrol program, catu daya layar LCD, inverter UPS berdaya tinggi, catu daya komputer, lampu hemat energi.
2. Inti E Planar
Fitur: Ukuran kompak, cocok untuk frekuensi tinggi; celah udara di bagian atas koil untuk kopling ketat dan kehilangan rendah. Kerugian berkurang seiring kenaikan suhu, membantu mencegah panas berlebih.
Aplikasi: Transformator dan tersedak konversi daya, catu daya DVD, lampu kilat kamera, peralatan komunikasi, dan perangkat elektronik kecil lainnya.
3. Inti EC
Fitur: Pelindung magnetik yang baik, kapasitansi terdistribusi rendah, kehilangan transmisi rendah, induktansi tinggi, induktansi kebocoran rendah, medan magnet seragam. Gelendong memiliki banyak pin untuk memudahkan desain transformator multioutput.
Aplikasi: Trafo pita lebar, induktor, trafo isolasi, trafo pencocokan -- banyak digunakan pada terminal sakelar yang dikontrol program dan peralatan elektronik presisi.
4. Inti EQ
Fitur: Juga menawarkan pelindung yang sangat baik, kapasitansi terdistribusi rendah, induktansi tinggi, dan bidang seragam, cocok untuk desain multi-output.
Aplikasi: Trafo broadband, induktor, trafo isolasi, trafo catu daya switching, ballast elektronik.
5. Inti UGD
Fitur: Posisi kopling yang dioptimalkan; kaki tengah yang bulat memudahkan penggulungan dan menyediakan lebih banyak area penggulungan, sehingga memungkinkan transformator berdaya tinggi dan kebocoran rendah.
Aplikasi: Mengganti trafo catu daya, trafo pulsa, ballast elektronik.
6. Inti ETD
Fitur: Kaki tengah bundar agar mudah berliku dan area jendela besar; keseimbangan yang baik antara daya tinggi dan kebocoran rendah. Juga berkinerja baik dalam biaya perakitan, kepatuhan keselamatan, pelindung EMI, dan standardisasi.
Aplikasi: Mengganti catu daya, trafo transmisi, ballast elektronik -- digunakan pada peralatan rumah tangga, telekomunikasi, penerangan, otomasi kantor, militer, peralatan OA, instrumen elektronik, dan ruang angkasa.
7. Inti EP
Fitur: Pelindung magnetik yang sangat baik, kapasitansi terdistribusi rendah, kehilangan rendah, induktansi tinggi, kebocoran rendah, bidang seragam; gelendong multi-pin mendukung desain multi-output.
Aplikasi: Trafo pita lebar, induktor, trafo isolasi, trafo pencocokan -- umum pada sakelar yang dikontrol program dan elektronik presisi.
8. Inti EFD
Fitur: Resistansi termal rendah, kehilangan rendah, kepadatan daya tinggi, rentang frekuensi lebar; ringan, struktur rasional, cocok untuk pemasangan di permukaan.
Aplikasi: Transformator dengan ukuran kecil namun memerlukan daya tinggi -- misalnya, instrumen presisi, catu daya modul, keluaran terminal komputer.
9. Inti U
Fitur: Penyimpangan impedansi kecil, arus keluaran tinggi, induktansi tinggi, penekanan harmonisa yang efektif.
Aplikasi: Transformator pemfilteran mode umum -- banyak digunakan di TV berwarna, komputer, monitor, dan perangkat elektronik lainnya.
10. Inti P (Pot).
Fitur: Ukuran kecil, impedansi tinggi, belitan mudah, keseimbangan yang baik antara pelindung dan pembuangan panas.
Aplikasi: Filter pembawa, sensor sensitivitas tinggi, sensor efisiensi tinggi, transformator konversi daya.
11. Inti PQ
Fitur: Kehilangan rendah, kenaikan suhu rendah, kekebalan kebisingan yang baik; bentuknya wajar, mencakup rentang daya yang luas (50W‑1000W), menghemat ruang pemasangan. Banyak pin untuk memudahkan penggulungan, biaya perakitan rendah, mudah memenuhi persyaratan keselamatan, tetapi lebih sulit untuk distandarisasi.
Aplikasi: Transformator daya utama, transformator penggerak, penghalusan tersedak, transformator daya tambahan -- terutama digunakan dalam jaringan, telekomunikasi, catu daya, dan peralatan listrik.
12. PM Inti
Fitur: Fluks kebocoran rendah, kehilangan rendah, daya tinggi, kapasitansi terdistribusi rendah.
Aplikasi: Trafo utama, trafo penggerak -- sering digunakan dalam pembersihan ultrasonik, peralatan laser, dan aplikasi berdaya tinggi lainnya.
13. RM Inti
Fitur: Pelindung luar biasa, antiinterferensi kuat, kebocoran rendah, kapasitansi terdistribusi rendah; gelendong multi-pin memungkinkan desain multi-output dan pemasangan dengan kepadatan tinggi. Namun, pembuangan panas relatif buruk dan biaya kepatuhan keselamatan lebih tinggi.
Aplikasi: Transformator daya tambahan, transformator penggerak, transformator broadband, filter pembawa, filter stabilitas tinggi -- banyak digunakan dalam komunikasi pembawa, jaringan, sirkuit digital, TV, dan instrumen elektronik.
Catatan Akhir
Penjelasan di atas mencakup fitur dasar dan kegunaan khas setiap bentuk inti. Dalam praktiknya, pilihan akhir juga harus mempertimbangkan frekuensi pengoperasian, tingkat daya, kondisi pendinginan, dan anggaran. Tim kami di Guangdong Haoer Electronics Co., Ltd. dan Foshan Pin'er Electronics Co., Ltd. dapat memberikan solusi komponen inti dan magnetik yang disesuaikan berdasarkan aplikasi spesifik Anda.
