Mode Diferensial Inti Toroidal Sendust Tersedak – Arus Tinggi, Kebisingan Rendah, Bias DC Luar Biasa

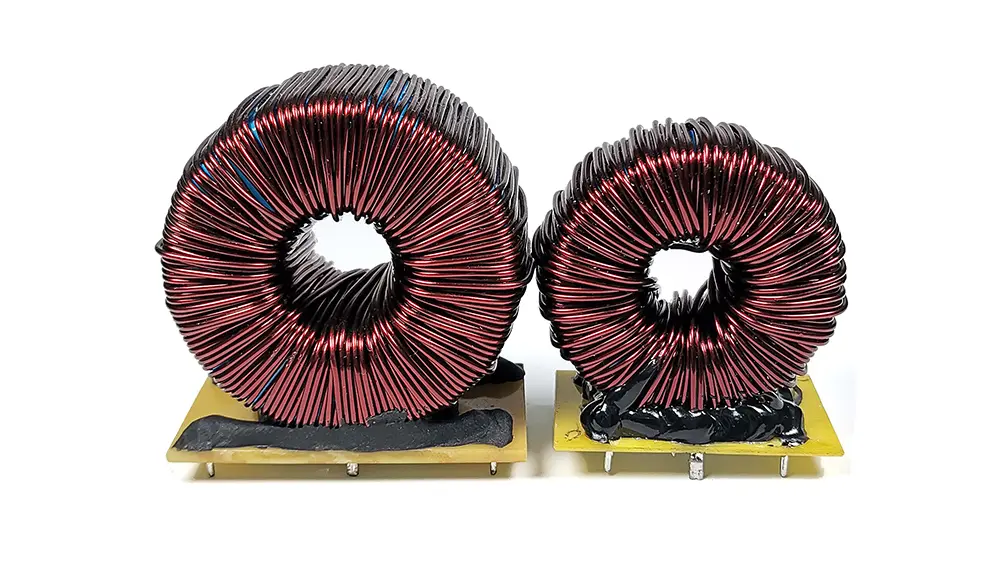

Induktor inti toroidal senddustmewakili solusi kinerja tinggi bagi perancang catu daya yang mencari peredam kebisingan mode diferensial yang efektif dalam kondisi arus riak tinggi. Dirancang untuk memberikan keseimbangan optimal antara kinerja kelistrikan, stabilitas termal dan magnetik, serta efisiensi biaya, choke mode diferensial ini banyak digunakan dalam pemfilteran saluran AC, tahap keluaran konverter DC–DC, filter saluran interferensi elektromagnetik (EMI), dan sirkuit koreksi faktor daya (PFC).

Spesifikasi

Rentang Frekuensi Pengoperasian: 8 kHz – 1 MHz

Rentang Nilai Saat Ini: 0,05 A – 2000 A

Kisaran Suhu Pengoperasian: −40 °C hingga +125 °C

Kisaran Suhu Penyimpanan: −25 °C hingga +85 °C

Kisaran Kelembaban Penyimpanan: 30 % – 95 % RH

Kisaran Diameter Luar: 6 mm – 60 mm

Bahan Inti dan Keunggulan Teknis Utama

● Inti paduan Sendust (Fe–Si–Al): Ditandai dengan kehilangan inti yang rendah, kerapatan fluks saturasi yang tinggi (~1,35 T), dan penanganan bias DC yang unggul—memungkinkan induktansi stabil di bawah superposisi DC yang substansial.

● Geometri toroidal: Menyediakan jalur magnet yang sepenuhnya tertutup, meminimalkan medan magnet menyimpang dan secara signifikan mengurangi radiasi dan kopling EMI.

● Pengoperasian senyap secara akustik: Tidak ada suara bising yang terdengar di seluruh frekuensi operasional dan rentang beban, sehingga mendukung aplikasi yang sensitif terhadap kebisingan.

● Stabilitas bias DC yang luar biasa: Mempertahankan >90 % induktansi nominal pada arus saturasi terukur, memastikan perilaku filter yang dapat diprediksi dalam kondisi beban dinamis.

● Skalabilitas arus luas: Mencakup aplikasi mulai dari pengkondisian sinyal berdaya rendah (50 mA) hingga PFC industri arus tinggi dan sistem terintegrasi busbar (2000 A).

Aplikasi Khas

● Induktor Jalur AC: Digunakan dalam tahapan PFC aktif dan pasif serta jaringan mitigasi harmonis.

● Induktor Filter Output: Terintegrasi ke dalam topologi buck, boost, dan flyback untuk menghaluskan output DC yang dialihkan.

● Filter Saluran EMI: Digunakan sebagai tersedak mode diferensial dalam penekanan EMI yang dilakukan sesuai standar CISPR 22/32 dan EN 55032.

● PFC Chokes: Dioptimalkan secara khusus untuk konverter PFC peningkat mode konduksi berkelanjutan (CCM) dan mode transisi (TM).
