Transformator Frekuensi Tinggi Seri EDR: Desain Profil Rendah untuk Kepadatan Daya Tinggi

Dorongan global menuju kepadatan daya yang lebih tinggi dan miniaturisasi sistem elektronik membentuk kembali industri komponen magnetik. Inti dari transformasi ini terletak pada transformator frekuensi tinggi seri EDR—desain inti ferit profil rendah yang menggabungkan ukuran kompak, pelindung magnetik yang sangat baik, dan kemampuan penanganan daya tinggi untuk aplikasi elektronika daya yang menuntut.

Spesifikasi Teknis

Fitur

• Konstruksi low profile -- Memungkinkan integrasi ke dalam tata letak PCB dengan ruang terbatas.
• Pelindung magnetik yang sangat baik - Meminimalkan interferensi elektromagnetik (EMI) dan crosstalk.
• Daya tinggi dalam volume kecil -- Mencapai daya keluaran hingga 800 W dengan tetap mempertahankan ukuran yang ringkas.

Landasan Desain dan Teknis

Transformator seri EDR dibangun berdasarkan arsitektur inti ferit planar, memanfaatkan geometri inti tipe E, EC, ETD, EER, PQ, atau RM. Desain kolom tengah berbentuk silinder mengurangi kehilangan tembaga sekitar 11% dibandingkan dengan penampang persegi panjang, sekaligus memfasilitasi penggulungan yang lebih mudah dan pembuangan panas yang lebih baik. Konstruksi low-profile memungkinkan integrasi pemasangan di permukaan dalam tata letak PCB dengan ruang terbatas.

Fleksibilitas frekuensi berkisar dari 20 kHz hingga 500 kHz, sedangkan penanganan daya berkisar dari 10 W hingga 800 W. Performa termal terjamin pada rentang pengoperasian -40 °C hingga +125 °C, dengan kondisi penyimpanan -25 °C hingga +85 °C dan kelembapan 30% hingga 95%. Pilihan material inti mencakup PC40, PC44, PC95, dan ferit kehilangan rendah frekuensi tinggi PC95D/PC95A generasi berikutnya, yang menawarkan kepada pengembang trade-off yang tepat antara biaya, permeabilitas, dan karakteristik kehilangan inti.

Varian Khusus Aplikasi

Seri EDR mencakup beberapa jejak mekanis untuk memenuhi beragam kebutuhan konversi daya:

• EDR28-- Desain paling populer untuk penerangan tabung LED, mendukung tegangan input 85--265 VAC dan output 4--24 VDC. Dikombinasikan dengan material inti PC44, EDR28 menghasilkan output yang efisien dalam profil ultra-rendah.
• EDR39-- Konfigurasi multi-belitan (empat belitan) yang disesuaikan untuk catu daya switching multi-output, sistem kontrol industri, dan adaptor daya tinggi. Dilengkapi inti magnetik PC40, induktansi kebocoran rendah, tegangan tahan tinggi, dan konsistensi batch-ke-batch yang ketat.
• EDR2609/2809/2810/3909-- Jejak penggunaan umum untuk peralatan komunikasi, catu daya televisi, tahapan daya AC, sistem daya komputer, dan berbagai konverter DC‑DC.
• EDR3810-- Desain ultra-tipis dengan desain braket yang dipatenkan memungkinkan penempatan PCB profil rendah. Didukung oleh inti ferit PC95D/PC95A yang low-loss, produk ini mencapai efisiensi tinggi sekaligus mengurangi biaya produksi melalui produksi yang sepenuhnya otomatis.

Pembeda Kinerja

Induktansi Kebocoran Rendah dan Kontrol EMI

Sirkuit magnetik tertutup yang melekat pada arsitektur EDR menghasilkan induktansi kebocoran minimal dan pelindung magnetik yang sangat baik, sehingga secara signifikan mengurangi interferensi elektromagnetik. Hal ini sangat penting untuk konverter switching frekuensi tinggi di mana bentuk inti tradisional sering kali bermasalah dengan kepatuhan EMI. Pelindung yang efektif memudahkan untuk lulus sertifikasi EMC yang ketat tanpa tahap penyaringan tambahan yang mahal.

Manajemen Termal yang Unggul

Geometri kolom tengah silinder meningkatkan pembuangan panas dibandingkan dengan desain inti persegi panjang tradisional, sedangkan rentang suhu pengoperasian yang luas dari -40 °C hingga +125 °C membuat seri EDR cocok untuk lingkungan luar ruangan dan industri.

Ukuran Kompak, Kepadatan Daya Tinggi

Meskipun low profile, seri EDR menghasilkan daya keluaran hingga 800 W, menjadikannya pilihan ideal untuk aplikasi di mana ruang PCB terbatas namun memerlukan daya tinggi --- seperti driver LED, pasokan daya industri, dan pengisi daya terpasang.

Kualitas dan Kepatuhan

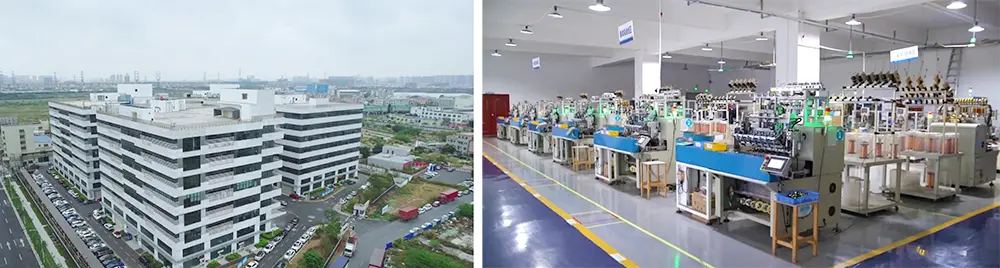

Guangdong Haoer Electronics Co., LTD memproduksi transformator seri EDR di bawah sistem manajemen mutu proses penuh dari IQC hingga OQC. Setiap unit menjalani pengujian kelistrikan 100%, termasuk induktansi, induktansi kebocoran, DCR, ketahanan tegangan (Hi‑Pot), dan ketahanan isolasi. Bahan inti dapat ditelusuri ke pemasok tingkat atas dengan laporan RoHS dan REACH khusus batch. Produk disertifikasi dengan standar UL, CE, dan ISO9001, dengan kepatuhan penuh terhadap persyaratan keselamatan internasional untuk pasar ekspor.

Seri EDR menawarkan solusi serbaguna dan berperforma tinggi untuk tantangan konversi daya modern --- mulai dari driver LED ultra-tipis hingga catu daya industri multi-output. Dengan konstruksi low profile, pelindung magnetik yang sangat baik, dan kemampuan menyalurkan hingga 800 W dalam volume kecil, transformator EDR menyediakan jalur yang andal menuju sistem tenaga yang lebih kecil, lebih dingin, dan lebih efisien.
