Peran Filter Choke Mode Umum

Dalam desain dan pembuatan perangkat elektronik modern, pernahkah Anda menghadapi situasi di mana peralatan tiba-tiba macet selama pengujian, transmisi data sering mengalami kesalahan, atau peralatan audio mengeluarkan suara "berdengung" yang mengganggu? Masalah yang tampaknya rumit ini sering kali berkaitan dengan ancaman yang tidak terlihat: interferensi elektromagnetik (EMI).

Untuk melawan EMI, salah satu komponen berperan sebagai "penjaga gerbang" -- filter tersedak mode umum. Artikel ini akan membantu Anda memahami fungsi komponen utama ini dan berbagi wawasan praktis.

Apa Itu Mode Umum Tersedak?

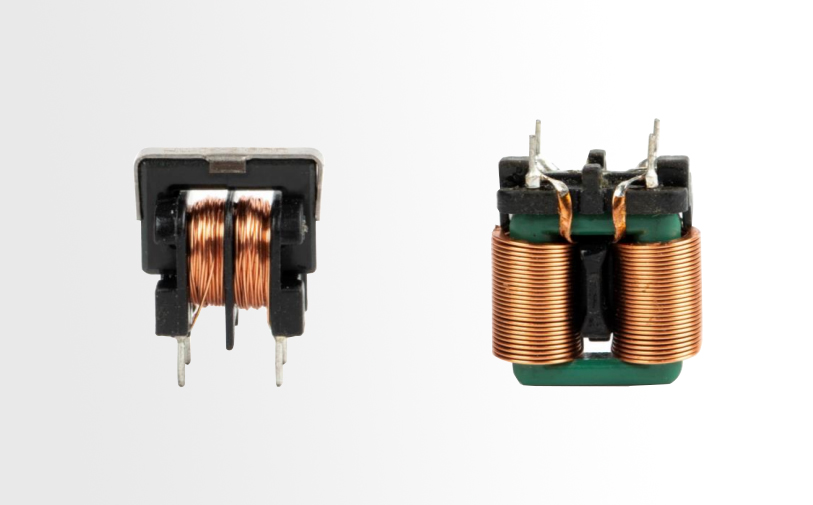

Mode umum tersedak memiliki struktur yang relatif sederhana: dua belitan dengan arah berlawanan dan jumlah putaran yang sama dililitkan pada inti magnet tertutup. Intinya, ini bertindak sebagai pos pemeriksaan khusus untuk "sinyal buruk" di sirkuit.

1. Mode Umum vs. Mode Diferensial -- Memahami Target Filter

Untuk memahami peran common mode choke, pertama-tama kita perlu membedakan dua jenis noise dalam suatu rangkaian:

● Interferensi mode diferensial -- Terjadi di antara dua jalur sinyal (misalnya, catu daya hidup dan netral). Arus kebisingan mengalir dalam arah yang berlawanan dan biasanya disebabkan oleh riak sirkuit internal.
● Interferensi mode umum -- Muncul pada kedua saluran relatif terhadap ground. Arus kebisingan mengalir dalam arah yang sama dan biasanya disebabkan oleh radiasi elektromagnetik eksternal atau masalah grounding loop.

Jika kita membandingkan sirkuit dengan jalan raya, gangguan mode diferensial seperti mobil yang melaju di jalur yang salah -- relatif mudah untuk ditangani. Namun, interferensi mode umum seperti seluruh jalan yang bergetar -- lebih merusak.

Prinsip Operasi Common Mode Choke

Keajaibannya terletak pada pembatalan dan penguatan fluks magnet.

1. Transparan terhadap sinyal yang diinginkan (arus mode diferensial): Ketika arus normal mengalir melalui dua belitan (satu masuk, satu keluar), fluks magnet yang dihasilkan di inti berlawanan dan membatalkan satu sama lain. Dengan demikian, tersedak memberikan impedansi yang sangat rendah terhadap sinyal normal, yang melewatinya dengan sedikit redaman.
2. Sangat memblokir interferensi (arus mode umum): Ketika derau mode umum muncul, arus di kedua belitan mengalir dalam arah yang sama, menghasilkan fluks yang juga mengalir dalam arah yang sama. Fluks bertambah, menyebabkan induktansi meningkat drastis. Choke kemudian memberikan impedansi yang sangat tinggi terhadap kebisingan, sehingga secara efektif menyerap atau memblokirnya.

Mengapa Common Mode Choke Sangat Diperlukan dalam Elektronika?

Di era digital saat ini, mulai dari komunikasi USB dan transmisi definisi tinggi HDMI hingga elektronik otomotif bus CAN, mode tersedak umum sangat penting di mana pun sinyal berkecepatan tinggi terlibat. Peran khusus mereka meliputi:

1. Meningkatkan kualitas sinyal -- Pada antarmuka seperti USB, Type‑C, dan HDMI, keduanya secara efektif menyaring derau mode umum frekuensi tinggi, memastikan integritas data dan mengurangi tingkat kesalahan.
2. Menekan radiasi EMC -- Membantu produk lulus uji EMC (kompatibilitas elektromagnetik). Banyak produk gagal dalam uji emisi radiasi selama sertifikasi, dan menambahkan mode umum yang sesuai sering kali memecahkan masalah.
3. Melindungi sirkuit -- Mencegah pelepasan muatan listrik statis eksternal atau kebisingan frekuensi tinggi memasuki peralatan dan merusak chip atau menyebabkan kerusakan sistem.

Guangdong Haoer Electronics Co, Ltd. tidak hanya menyediakan komponen induktor standar tetapi juga berkomitmen untuk menawarkan solusi EMC yang lengkap. Jika Anda menghadapi masalah dengan gangguan peralatan, penyaringan yang tidak memadai, atau keterbatasan ruang, silakan hubungi kami untuk mendapatkan sampel khusus dan dukungan teknis.
