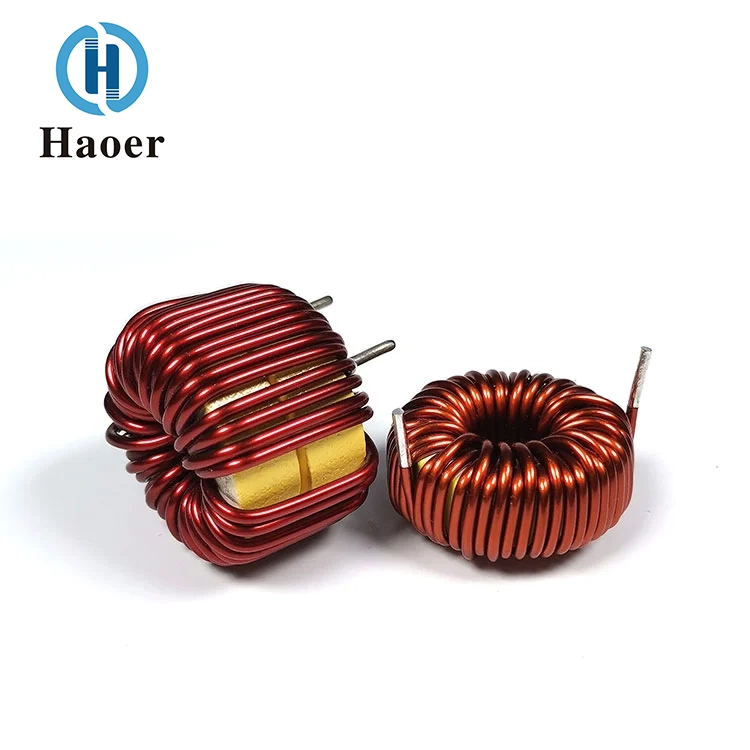

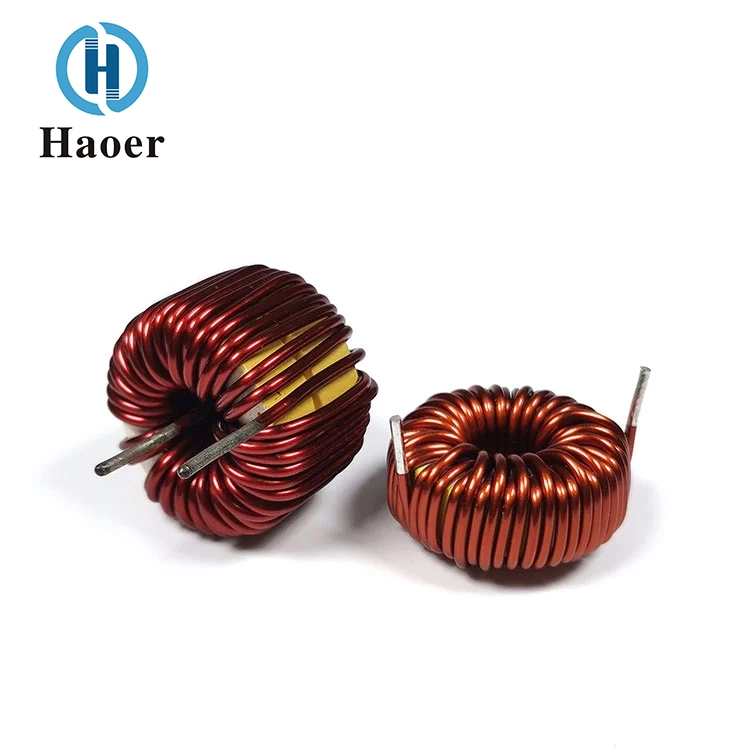

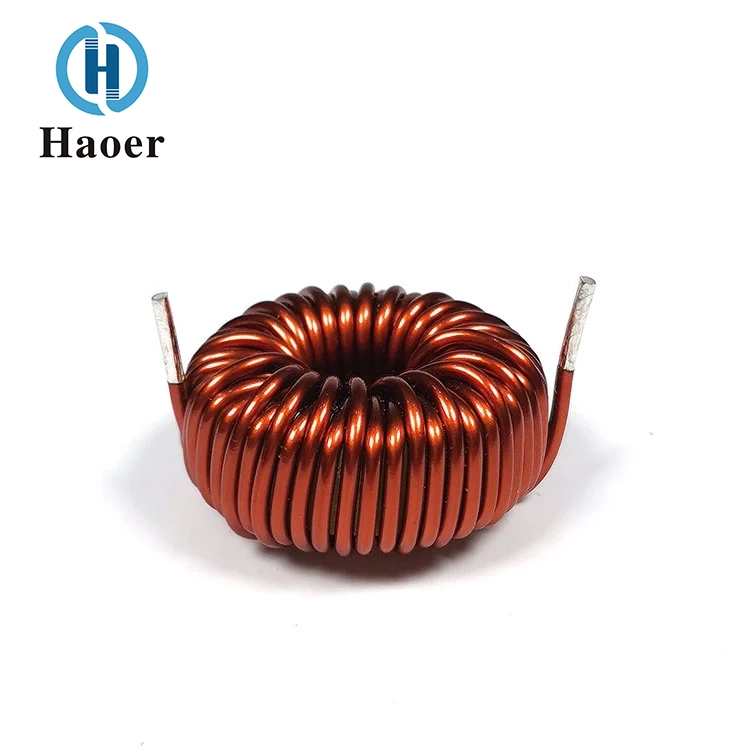

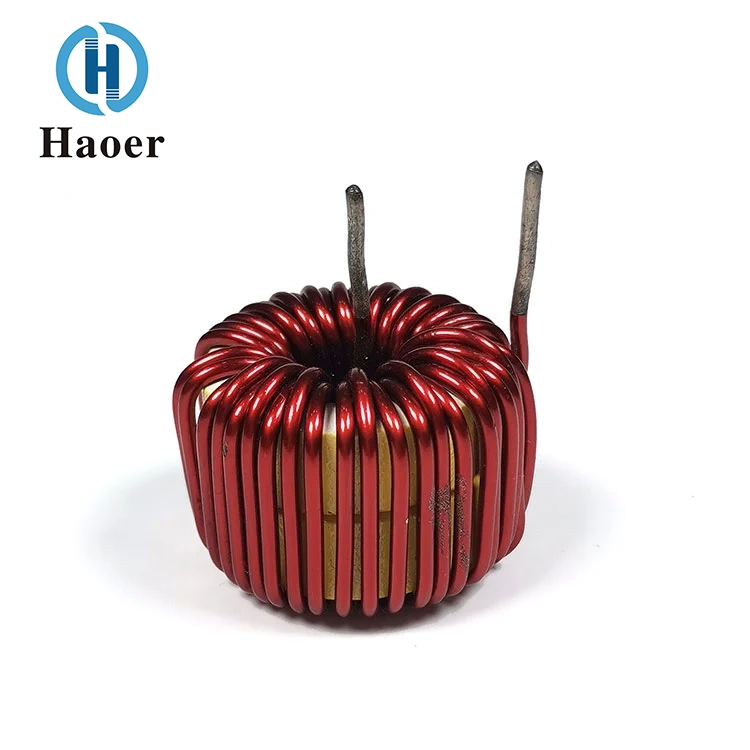

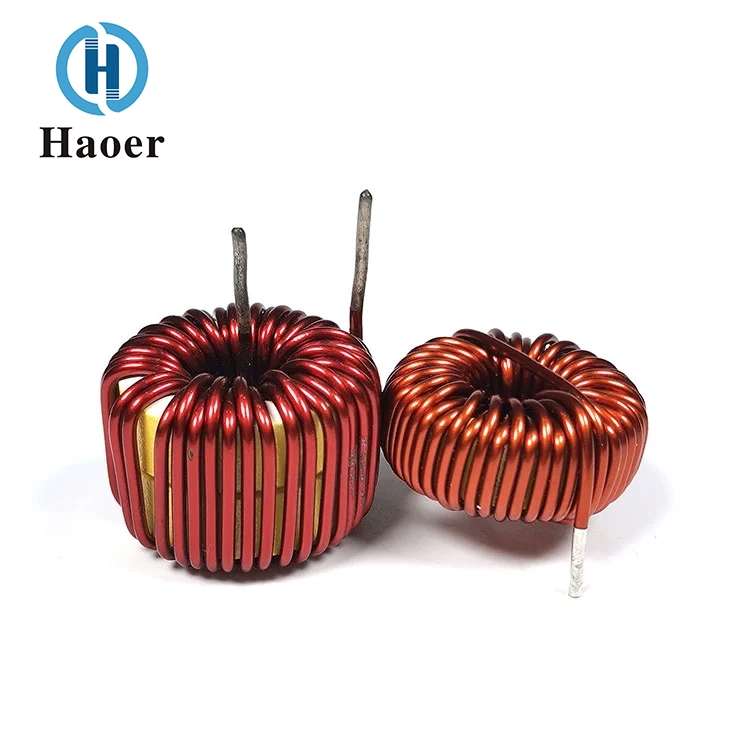

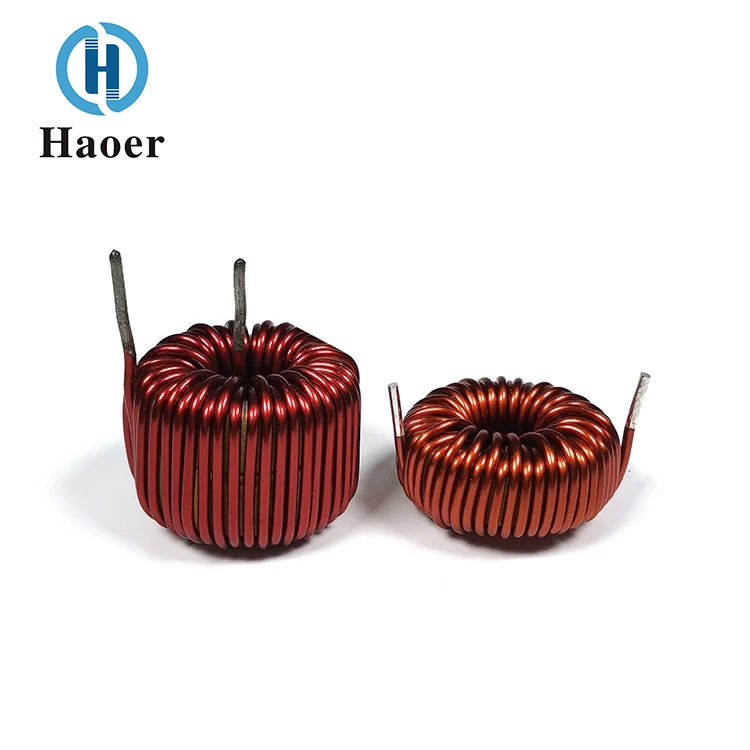

Induktor Diferensial Inti Serbuk Besi Kumparan Tersedak

1. Bahan Inti‌: Induktor diferensial inti bubuk besi kumparan Choke China yang diproduksi oleh pemasok Haoer Electronics terdiri dari paduan besi bubuk‌ dengan celah udara terdistribusi, memberikan permeabilitas terkontrol dan mengurangi kehilangan inti dalam operasi frekuensi tinggi. Desain ini mengurangi penurunan induktansi pada arus tinggi karena karakteristik permeabilitas variabel‌.

2.Konstruksi Kumparan‌: Kawat tembaga atau aluminium yang digulung secara presisi dengan insulasi multi-lapis, meminimalkan kehilangan arus eddy dan memastikan induktansi stabil di berbagai kondisi beban‌.

3.Enkapsulasi‌: Resin epoksi tahan api atau kemasan tanpa pelindung/bingkai terbuka (sesuai dengan UL94 V-0), menyeimbangkan pembuangan panas dan ketahanan mekanis untuk lingkungan industri‌.

4.Terminal‌: Kabel aksial atau opsi pemasangan radial (misalnya, terminal Faston/sekrup) untuk integrasi fleksibel ke sirkuit arus tinggi‌.

Spesifikasi: Diameter luar dari 6mm-60mm

Lingkup aplikasi

Kompor induksi, charger mobil, pemanas induksi, dll

Kekuatan perusahaan

Guangdong Haier Electronics Co, Ltd memiliki beberapa basis produksi di tempat-tempat seperti Foshan, Provinsi Guangdong dan Tingxian, Provinsi Guangxi. Total luas pabrik melebihi 10, 000 meter persegi, dan jumlah karyawan telah melebihi 1, 000. Perusahaan ini memiliki kapasitas produksi yang kuat lebih dari 100 juta transformator, filter, dan induktor per tahun. Perusahaan memiliki karyawan yang berpengalaman dan tim manajemen yang profesional dan efisien, memastikan bahwa setiap tautan mulai dari penelitian dan pengembangan hingga produksi memenuhi standar yang tinggi. Haier Electronics selalu menganut prinsip "inovasi teknologi, prioritas kualitas, layanan pertama, dan kerja sama yang saling menguntungkan", terus memperdalam fokusnya pada bidang komponen magnetik, berupaya untuk tumbuh dan menjadi perusahaan acuan dalam industri.

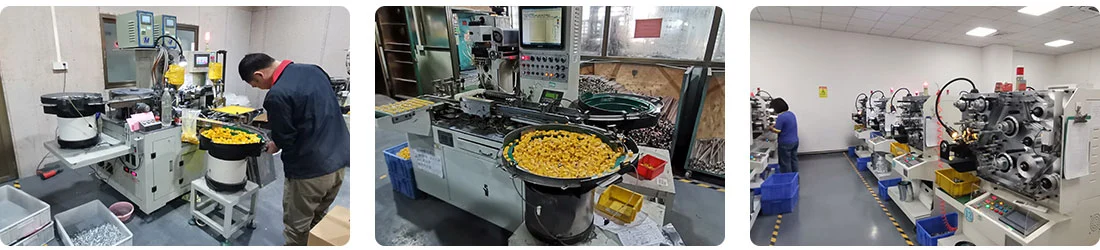

Peralatan yang kami miliki: Mesin penggulung induktor mode umum (cincin magnetik) otomatis, mesin penggulung otomatis sumbu tunggal (dengan selongsong), mesin penggulung otomatis, mesin terintegrasi otomatis pasca-pemrosesan, mesin penandaan laser

"Kumparan induktor" diterapkan di industri berikut: energi baru dan penyimpanan energi, elektronik otomotif dan elektrifikasi, otomasi industri dan catu daya, teknologi informasi dan komunikasi, elektronik konsumen dan peralatan rumah tangga; lokasi penerapannya meliputi: posisi penyimpanan energi dan penyaringan keluaran pada rangkaian DC-DC, posisi kumparan tersedak mode umum/mode diferensial pada ujung masukan daya, kumparan pemancar dan penerima pada perangkat pengisi daya nirkabel, serta jaringan pencocokan dan rangkaian bias penguat daya RF; penerapannya dalam kondisi kerja meliputi: arus tinggi, medan magnet kuat, dan suhu tinggi.

Sertifikat

Pengenalan Produk

Induktor Diferensial Inti Serbuk Besi Choke Coil adalah komponen induktif yang dirancang khusus untuk menekan interferensi mode diferensial di sirkuit. Inti terbuat dari serbuk besi, berfungsi sebagai pembawa jalur magnet. Berkat sifat magnetik yang sangat baik dan desain struktural serbuk besi, ia dapat membentuk penghalang impedansi tinggi terhadap sinyal interferensi mode diferensial antara garis fase dan garis netral. Ini banyak digunakan dalam skenario rektifikasi kompatibilitas elektromagnetik (EMC) dan penyaringan sinyal pada sistem catu daya.

Badan inti inti magnet dibuat dengan menekan dan menyinter serbuk besi karbonil. Dengan menyesuaikan ukuran partikel serbuk besi, lapisan insulasi, dan kepadatan pengepresan, parameter seperti permeabilitas magnetik dan kepadatan fluks magnetik saturasi dapat dikontrol secara tepat. Dibandingkan dengan inti magnet ferit, inti serbuk besi memiliki kerapatan fluks magnet saturasi yang lebih tinggi dan rentang suhu pengoperasian yang lebih luas. Selain itu, ia memiliki kehilangan inti yang lebih rendah pada pita frekuensi menengah dan tinggi dan cocok untuk skenario penekanan mode diferensial arus besar. Bentuk umum termasuk berbentuk cincin, berbentuk I, dan berbentuk kaleng, yang cocok untuk kebutuhan pemasangan dan sirkuit yang berbeda.

Kumparan belitan mode diferensial dibuat dengan melilitkan kawat tembaga berenamel bebas oksigen dengan kemurnian tinggi. Desain simetris belitan tunggal adalah fitur inti dari induktansi mode diferensial. Terminal di kedua ujung kumparan dihubungkan ke terminal. Arus mengalir di satu ujung dan keluar dari ujung lainnya. Medan magnet membentuk lingkaran tertutup di dalam inti magnet, menghadirkan impedansi tinggi terhadap arus mode diferensial dan memiliki impedansi sangat rendah terhadap arus DC atau arus frekuensi rendah. Diameter kawat dan jumlah lilitan disesuaikan secara tepat sesuai dengan nilai induktansi dan kebutuhan arus pengenal.

Fitur utama dan keunggulan inti

Penekanan interferensi mode diferensial yang tepat

Induktor Diferensial Inti Serbuk Besi Choke Coil dirancang khusus untuk interferensi mode diferensial, ia menghadirkan impedansi tinggi dalam rentang frekuensi interferensi, secara efektif melemahkan kebisingan mode diferensial dan mencegah transmisi sinyal interferensi, membantu peralatan lulus sertifikasi EMC.

Daya dukung arus saturasi tinggi

Kerapatan fluks magnet saturasi inti serbuk besi dapat mencapai di atas 1,5T, lebih tinggi dari inti ferit biasa. Kecil kemungkinannya untuk mengalami saturasi magnetik dalam kondisi arus besar, dan nilai induktansinya tetap stabil. Sangat cocok untuk skenario arus besar seperti tumpukan pengisian energi baru, inverter fotovoltaik, pasokan listrik industri, dll.

Karakteristik broadband dengan kerugian rendah

Rentang frekuensi kerja mencakup pita lebar dari 1kHz hingga 1MHz. Kerugian inti lebih rendah dibandingkan dengan induktor ferit dengan spesifikasi yang sama. Efisiensi konversi energi lebih tinggi, yang secara efektif dapat mengurangi kenaikan suhu komponen dan meningkatkan stabilitas sirkuit.

Kemampuan interferensi anti-elektromagnetik yang tinggi

Desain sirkuit magnetik tertutup atau semi tertutup secara signifikan mengurangi kebocoran magnetik. Dibandingkan dengan induktor sinar-I berbentuk terbuka, dampak radiasi elektromagnetik pada komponen sensitif di sekitarnya lebih kecil, dan tidak diperlukan tindakan pelindung tambahan.

Adaptasi lingkungan yang sangat baik

Kisaran suhu kerja yang luas (-40℃ hingga +125℃), tahan terhadap getaran dan korosi, mematuhi standar perlindungan lingkungan seperti RoHS dan REACH, cocok untuk lingkungan aplikasi yang keras seperti kelas industri dan otomotif.

Logistik

Barang akan dikirim melalui jalur kurir seperti DHL, UPS, TNT, FedEx, dll. Anda juga dapat memilih metode transportasi udara atau laut sesuai kebutuhan Anda.

Pertanyaan Umum

Pertanyaan: Apakah Anda pabrik manufaktur atau perusahaan dagang?

Jawaban: Kami adalah pabrik manufaktur.

Pertanyaan: Apa yang dibutuhkan untuk memproduksi trafo atau induktor?

Jawaban: Gambar catu daya adalah yang terbaik, atau berikan kami parameter teknis, seperti ukuran, tegangan masukan, tegangan dan arus keluaran, frekuensi pengoperasian, tegangan penahan, berat, dll. Kemudian tim teknik profesional kami akan melakukan analisis.

Pertanyaan: Bisakah Anda memasang logo kami pada produk?

Jawaban: Ya, kami bisa.
