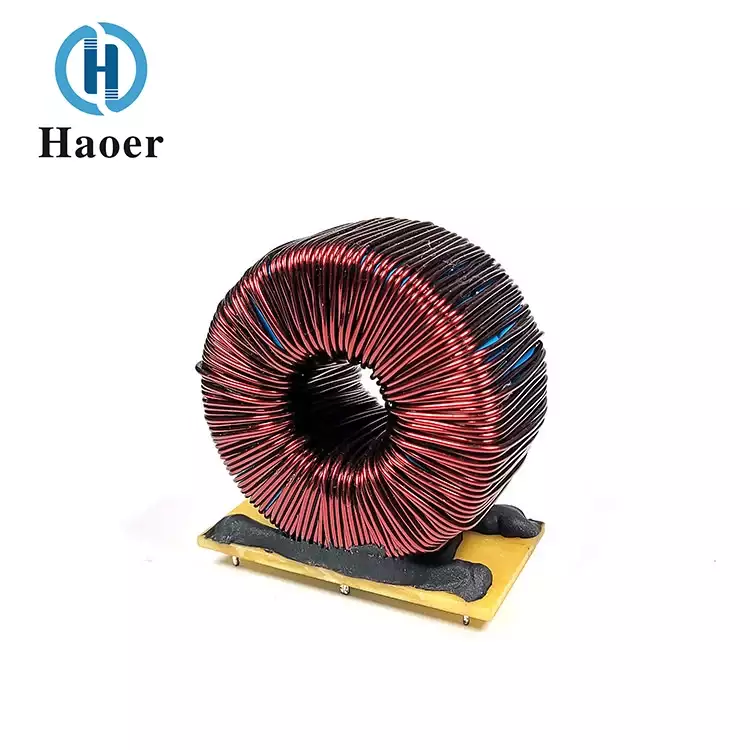

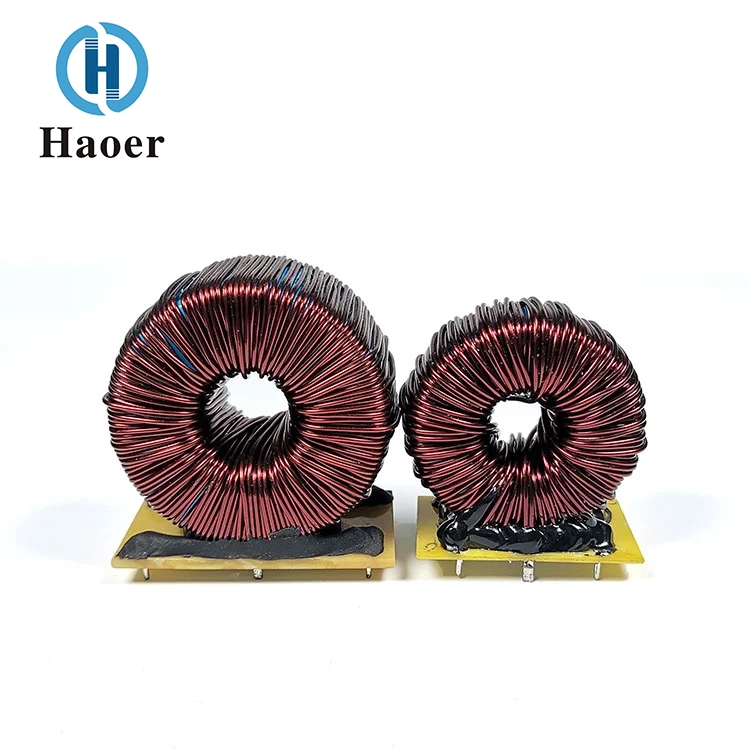

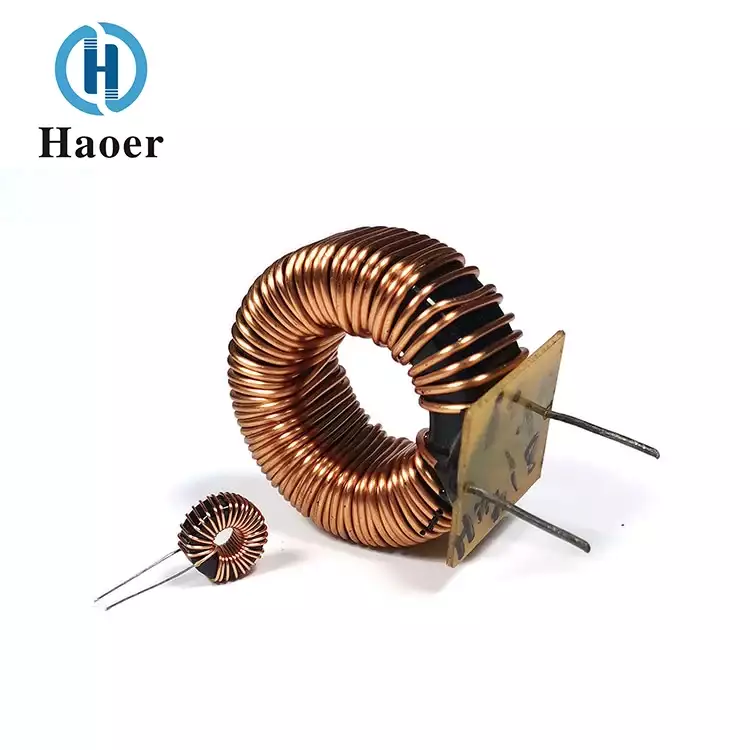

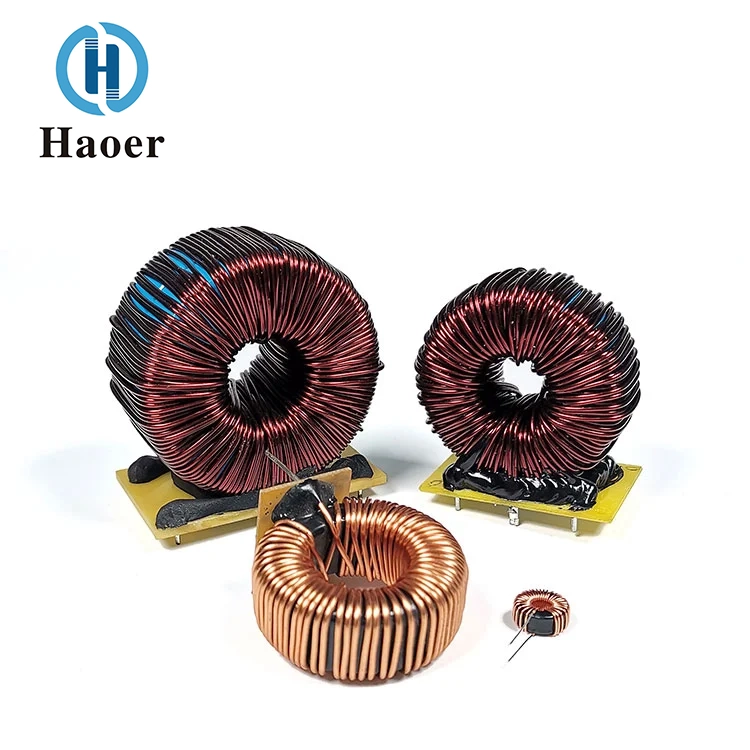

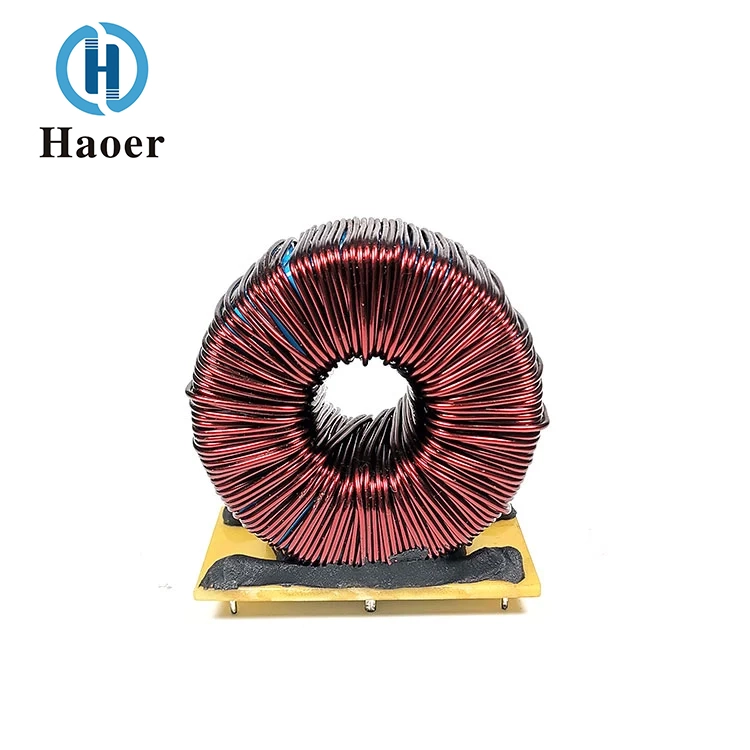

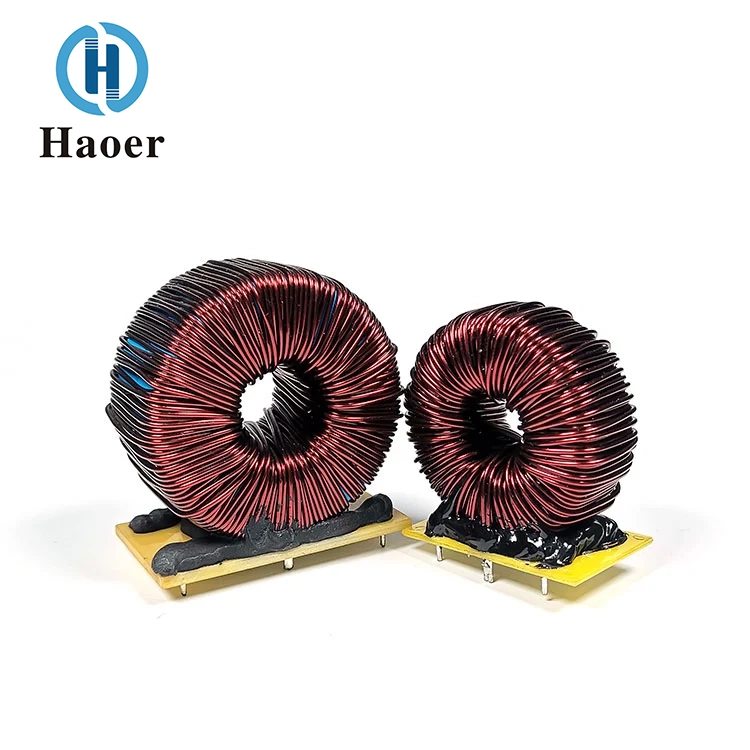

Induktor Diferensial Kumparan Cincin Magnetik Besi-silikon-aluminium

1. Bahan Inti‌: Induktor diferensial kumparan cincin magnetik Besi-silikon-aluminium China berkualitas tinggi dari Haoer Electronics yang terdiri dari bubuk paduan besi-silikon-aluminium (Fe-Si-Al)‌, dioptimalkan untuk stabilitas suhu tinggi, kehilangan inti rendah, dan permeabilitas magnetik yang sangat baik dalam aplikasi frekuensi tinggi‌.

2.Konstruksi Kumparan‌: Kawat tembaga atau aluminium yang digulung secara presisi dengan lapisan berinsulasi, memastikan kehilangan arus eddy yang minimal dan penyimpanan energi yang efisien‌.

3. ‌Enkapsulasi‌: Resin epoksi yang kuat atau casing plastik tahan api (sesuai dengan UL94 V-0) untuk ketahanan mekanis, ketahanan terhadap kelembapan, dan ketahanan termal‌.

Detail produk

Parameter

Cincin magnet besi-silikon-aluminium

Induktor Diferensial Kumparan Cincin Magnetik Besi-silikon-aluminium dibuat dengan menekan dan menyinter bubuk paduan magnet lunak terner besi-silikon-aluminium. Ini adalah pembawa kinerja inti komponen. Paduan besi-silikon-aluminium menggabungkan kerapatan fluks saturasi tinggi dari inti serbuk besi dan karakteristik kehilangan ferit yang rendah. Permeabilitas magnetiknya stabil dan koefisien suhunya rendah, memastikan stabilitas nilai induktansi dalam rentang suhu dan frekuensi yang luas. Cincin magnet merupakan struktur tertutup yang dapat memaksimalkan konsentrasi medan magnet, mengurangi kebocoran magnet, dan meminimalkan interferensi elektromagnetik pada komponen di sekitarnya.

Belitan simetris mode umum

Ia menggunakan kawat tembaga berenamel bebas oksigen dengan kemurnian tinggi. Belitan dililitkan secara seragam dan rapat pada permukaan cincin magnet, dan kedua ujung belitan disalurkan ke terminal sambungan simetris. Ketika arus mengalir dari satu ujung dan keluar dari ujung lainnya, sirkuit magnetik tertutup terbentuk di dalam cincin magnetik, menghadirkan impedansi tinggi terhadap sinyal interferensi mode umum (kebisingan arah yang sama antara kabel fase dan kabel netral), dan memiliki impedansi yang sangat kecil terhadap arus searah atau arus frekuensi rendah, mencapai fungsi "memungkinkan arus searah melewatinya, memblokir AC mode umum". Diameter kawat dan jumlah putaran dirancang secara tepat sesuai dengan nilai induktansi target dan kebutuhan arus pengenal.

Tidak ada kebisingan yang dihasilkan saat beroperasi pada frekuensi berbeda; kemampuan biasing DC yang sangat baik dengan stabilitas yang baik.

Bias anti-DC super kuat dan kemampuan saturasi tinggi

Kerapatan fluks magnet saturasi inti magnet besi-silikon-aluminium dapat mencapai 1,05T, lebih tinggi dibandingkan ferit mangan-seng biasa. Ini memiliki kinerja bias anti-DC yang sangat baik. Dalam kondisi pemrosesan penumpukan arus searah arus besar, nilai induktansi tidak akan turun tajam, sehingga cocok untuk sistem catu daya dengan arus besar seperti tiang pengisi daya dan inverter.

Karakteristik broadband dengan kerugian rendah

Rentang frekuensi kerja Induktor Diferensial Kumparan Cincin Magnetik Besi-silikon-aluminium adalah 8 kHz hingga 1 MHz. Kehilangan inti rendah, secara efektif mengurangi kenaikan suhu komponen dan meningkatkan efisiensi konversi energi rangkaian.

Permeabilitas magnetik memiliki stabilitas suhu yang sangat baik.

Koefisien permeabilitas magnet inti magnet besi-silikon-aluminium rendah. Dalam kisaran suhu yang luas dari -40℃ hingga +125℃, tingkat variasi nilai induktansi kurang dari ±10%, sehingga cocok untuk lingkungan bersuhu keras seperti kelas industri dan kelas otomotif.

Kebocoran magnetik rendah, kompatibilitas elektromagnetik yang sangat baik

Struktur cincin magnet tertutup secara signifikan mengurangi radiasi medan magnet. Dibandingkan dengan induktor sinar-I berbentuk terbuka, induktor ini menyebabkan lebih sedikit interferensi pada komponen sensitif di sekitarnya dan tidak memerlukan penutup pelindung tambahan, sehingga menyederhanakan tata letak sirkuit.

Keandalan tinggi dan masa pakai yang lama

Inti magnetik paduan tahan terhadap getaran dan korosi. Belitan terintegrasi erat dengan inti magnet, tanpa risiko kendor. Ini dapat beroperasi secara stabil untuk waktu yang lama di lingkungan dengan getaran tinggi dan kelembaban tinggi.

Spesifikasi

Diameter luar berkisar dari 6mm hingga 60mm.

Aplikasi

Induktor AC, induktor keluaran, filter saluran, rangkaian koreksi faktor daya, dll.

Kekuatan perusahaan

Guangdong Haoer Electronics Co., Ltd., didirikan pada tahun 2008, adalah produsen terkemuka komponen magnetik termasuk transformator frekuensi tinggi, filter, dan induktor. Produk kami melayani berbagai industri seperti penerangan, peralatan rumah tangga, fotovoltaik, UPS, elektronik otomotif, dan peralatan komunikasi.

Dengan beberapa basis produksi di Foshan, Guangdong, dan tenaga kerja lebih dari 1.000 karyawan, kami memanfaatkan jalur produksi yang sepenuhnya otomatis dan instrumen pengujian canggih untuk mencapai hasil tahunan melebihi 100 juta unit. Perusahaan ini memegang sertifikasi CQC, UL, ISO 9000, dan TS 16949, yang menegaskan komitmen kami terhadap kualitas dan keamanan.

Didorong oleh tim yang terampil dan dipandu oleh inovasi, keunggulan kualitas, dan kolaborasi yang berpusat pada pelanggan, Haoer berdedikasi untuk memberikan nilai unggul dan mendorong pertumbuhan bersama dengan mitra di seluruh dunia.

Sertifikat

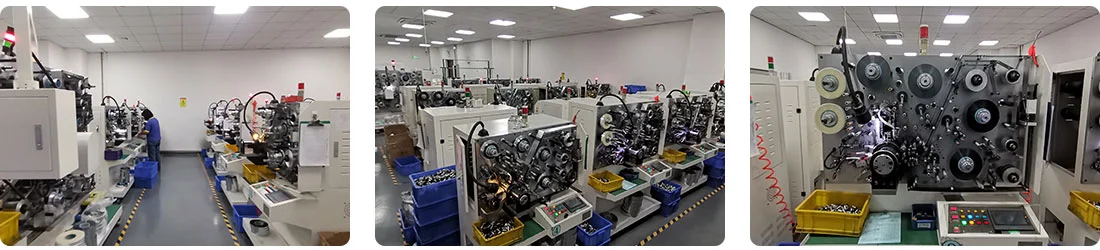

PROSES PRODUKSI INDUKTOR

1.Winding

2. Otomatisasi Perakitan.

3. Tes Komprehensif

4. Penyimpanan Produk
